浅谈Docker Storage Driver

 收录于 探索与实战
   约 4500 字   预计阅读 9 分钟    次阅读
/posts/storage-driver/featured-image.png

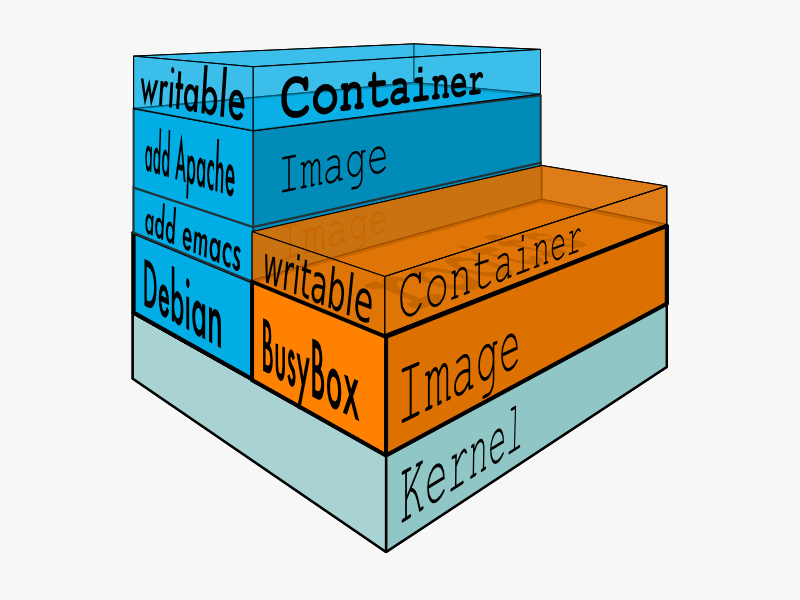

Docker 通过storage driver来存储镜像层，并且将数据存储到容器层。本文主要介绍storage driver与volume的区别，以及对经典的driver：aufs, overlay, overlay2进行简单的探索。

Storage Driver vs Docker Volume

  • Storage Driver
    • 用于存储image layer。
    • 用于在容器层（writeable layer）存数据。
    • 容器层在容器销毁后丢失，无法做到持久化，无法在多个容器中共享用户数据。
    • 一般使用CoW（copy on write）机制写容器层，初次写数据时需要从镜像层将数据copy-up到容器层进行写操作。
    • 容器可以复用镜像层，由于CoW机制，每创建一个容器仅多创建一个很薄的容器层，可以充分提升空间效率。
  • Docker Volume
    • 持久化容器产生的数据，与容器生命周期无关。
    • 数据可以在容器间共享。
    • 写volume性能远比写容器层的性能好，volume适合于写密集的场景。

Aufs

理论

  • 判断内核是否支持aufs driver，结果输出如下表示支持：

    1
2
3

    $ grep aufs /proc/filesystems

nodev aufs

  • Aufs是一个联合文件系统，其采用union mount将linux系统上的多个目录堆叠成一个目录，一个目录代表一个branch（在docker术语中对应为layer）。

    /posts/storage-driver/aufs-layers.png

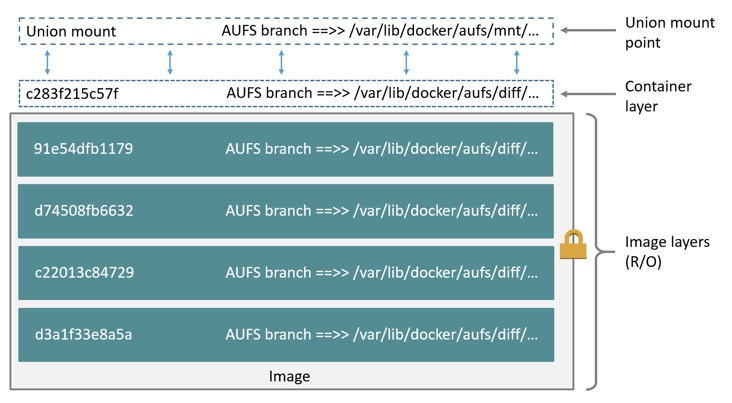

    aufs layer组织形式

  • 存储结构

    • diff/：每一层的内容，每层以一个独立的子目录存储。
    • layers/：存放layers的元信息以标识镜像层如何堆叠，每层以一个文件表示。
    • mnt/：挂载点，每层一个，用于向容器组装/挂载联合文件系统。

  • 容器读文件

    • 仅在容器层存在：直接从容器层读出。
    • 仅在镜像层存在：沿着layer stack寻找文件，找到后读出。
    • 在容器层和镜像层均存在：从容器层读出，镜像层相应的文件被容器层所遮盖。

  • 容器写文件

    • 从容器层查找文件，如果存在则直接修改。
    • 如果不存在，沿着镜像layer stack查找文件，如果文件存在则copy-up到容器层进行修改。
    • 如果镜像层也不存在，则直接在容器层创建文件。

  • 容器删除文件/目录

    • 删除文件：在容器层创建一个whiteout file，避免向下层继续寻找。
    • 删除目录：在容器层创建一个opaque file（实测依然是whiteout file）。

  • Aufs性能

    • 对容器密集型场景友好，因其能有效利用运行中的容器image，使得容器启动更迅速，减少磁盘空间使用。
    • 能有效使用page cache。
    • 定位文件开销大，需要沿着layer stack逐层定位。
    • 首次写操作开销大，尤其是文件在镜像层存在时，需要copy-up至容器层。由于aufs底层存储是文件级别而非块级别，对于文件的修改需要将整个文件复制到容器层。因此文件越大，写性能越差。

  • 最佳实践

    • 使用ssd盘，速度远高于旋转式磁盘。
    • 对于write-heavy负载使用volume，减少IO开销的同时可以将容器数据持久化，并且可以在多个容器中共享。

实践

使用ubuntu:16.04 image对aufs driver进行探究，首先启动一个container：

1

$ docker run -it --rm ubuntu:16.04 bash

Docker存储目录结构如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

$ tree -L 2 /var/lib/docker/aufs

/var/lib/docker/aufs
├── diff
│   ├── 1492027998d17f2f422a0d46ed6e41a9ef59911bb13357765aeb0dc9f150ea76
│   ├── 72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a
│   ├── 8065b4da5339d297dfb53f4bd7edfeba97b5c0089eda635c412943c4d7e55e81
│   ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227
│   ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227-init
│   └── aff7006186a6867de9cc7a75f1d31c90eb52753b9d96d6c85a3f66e78ccd465b
├── layers
│   ├── 1492027998d17f2f422a0d46ed6e41a9ef59911bb13357765aeb0dc9f150ea76
│   ├── 72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a
│   ├── 8065b4da5339d297dfb53f4bd7edfeba97b5c0089eda635c412943c4d7e55e81
│   ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227
│   ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227-init
│   └── aff7006186a6867de9cc7a75f1d31c90eb52753b9d96d6c85a3f66e78ccd465b
└── mnt
    ├── 1492027998d17f2f422a0d46ed6e41a9ef59911bb13357765aeb0dc9f150ea76
    ├── 72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a
    ├── 8065b4da5339d297dfb53f4bd7edfeba97b5c0089eda635c412943c4d7e55e81
    ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227
    ├── a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227-init
    └── aff7006186a6867de9cc7a75f1d31c90eb52753b9d96d6c85a3f66e78ccd465b

15 directories, 6 files

可以看到存在一个-init后缀目录项，因此可以断定a5cad43是容器层，其他均为镜像层。

从挂载信息中可以验证这一点，aufs仅需挂载upperdir：

1
2
3

$ mount | grep aufs

none on /var/lib/docker/aufs/mnt/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227 type aufs (rw,relatime,si=b3be613c19d0e57c,dio,dirperm1)

可以看到此挂载source内容即为ubuntu rootfs的内容：

1
2
3

$ ls /var/lib/docker/aufs/mnt/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227

bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var

此镜像中layer stack又是如何组织的呢？

1
2
3
4
5
6
7

$ cat /var/lib/docker/aufs/layers/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227

a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227-init
aff7006186a6867de9cc7a75f1d31c90eb52753b9d96d6c85a3f66e78ccd465b
8065b4da5339d297dfb53f4bd7edfeba97b5c0089eda635c412943c4d7e55e81
1492027998d17f2f422a0d46ed6e41a9ef59911bb13357765aeb0dc9f150ea76
72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a

可以从容器层的layers内容中看到layer stack自顶向下的组织形式为 a5 -> a5-init -> af -> 80 -> 14 -> 72。

接下来验证一下容器内更改文件系统对aufs存储有什么影响。

创建文件

1
2
3
4
5
6
7
8

# 容器内
$ touch kkk

# 宿主机
$ find /var/lib/docker/aufs -name kkk

/var/lib/docker/aufs/mnt/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227/kkk
/var/lib/docker/aufs/diff/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227/kkk

可以看见文件的创建仅发生在容器层。同理，更改文件内容也是如此，只是涉及到从镜像层到容器层的copy-up。

删除文件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

# 容器内
$ rm /bin/zegrep

# 宿主机
$ find  /var/lib/docker/aufs -name *zegrep*

/var/lib/docker/aufs/mnt/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227/usr/share/man/man1/zegrep.1.gz
/var/lib/docker/aufs/diff/a5cad43027e71dcd8efaa9287a4c502a59631c108d22b5e861d9ca1878525227/bin/.wh.zegrep
/var/lib/docker/aufs/diff/72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a/bin/zegrep
/var/lib/docker/aufs/diff/72c62493358ebb6ae7d47717a491b7f3ff402fb338a34d9df8529c166223737a/usr/share/man/man1/zegrep.1.gz

可以看到容器中/bin/zegrep位于最底层的72c6249镜像层，容器内删除此文件并不会在镜像层删除，而是在容器层a5cad43产生一个whiteout文件——/bin/.wh.zegrep，通过whiteout文件避免沿着layer stack向下查找。如果容器内误删了某个文件，可以在对应容器层diff目录中将whiteout文件删除以将其恢复。

OverlayFS

  • OverlayFS是一种类似aufs的联合文件系统，但是速度更快，更简单。Docker基于overlayFS提供了两种存储驱动：overlay和overlay2

  • 将两个目录以union mount的形式组织成单个目录，镜像层目录为lowerdir，容器层目录为upperdir，对外呈现一致的目录视图（容器内看到的文件系统）叫做merged。

    /posts/storage-driver/overlay-layers.png

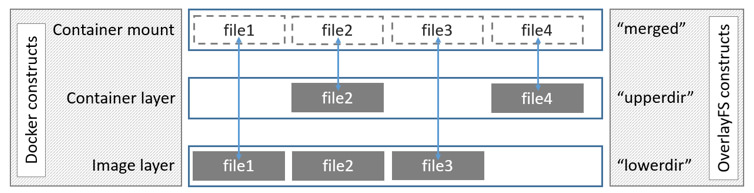

    overlayFS layer组织形式

Overlay2

  • Overlay2 driver每一层均以一个patch的形式表示，基于内核overlayFS的multiple lower layers特性实现，不再需要硬链接，lowerdir是将镜像层所有的layer overlay起来组成。

    容器层挂载信息：

    1
2

    # mount | grep overlay
overlay on /var/lib/docker/overlay2/23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b/merged type overlay (rw,relatime,lowerdir=/var/lib/docker/overlay2/l/XRV25KXVQWJ42GBK5UJD7ICFVV:/var/lib/docker/overlay2/l/ZVAQQEPIP4VXNQK2LZM24JXP7H:/var/lib/docker/overlay2/l/7YTDWL6UA7JEAI5KPCZEUDIUUF:/var/lib/docker/overlay2/l/OER42RBQQTIFRQ7LZRR4IPRQWU:/var/lib/docker/overlay2/l/2MR2ULDESC4VPFHAYTSOAVXLFF,upperdir=/var/lib/docker/overlay2/23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b/diff,workdir=/var/lib/docker/overlay2/23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b/work,xino=off)

    层间组织关系简单示意：

    /posts/storage-driver/overlay2-driver.png

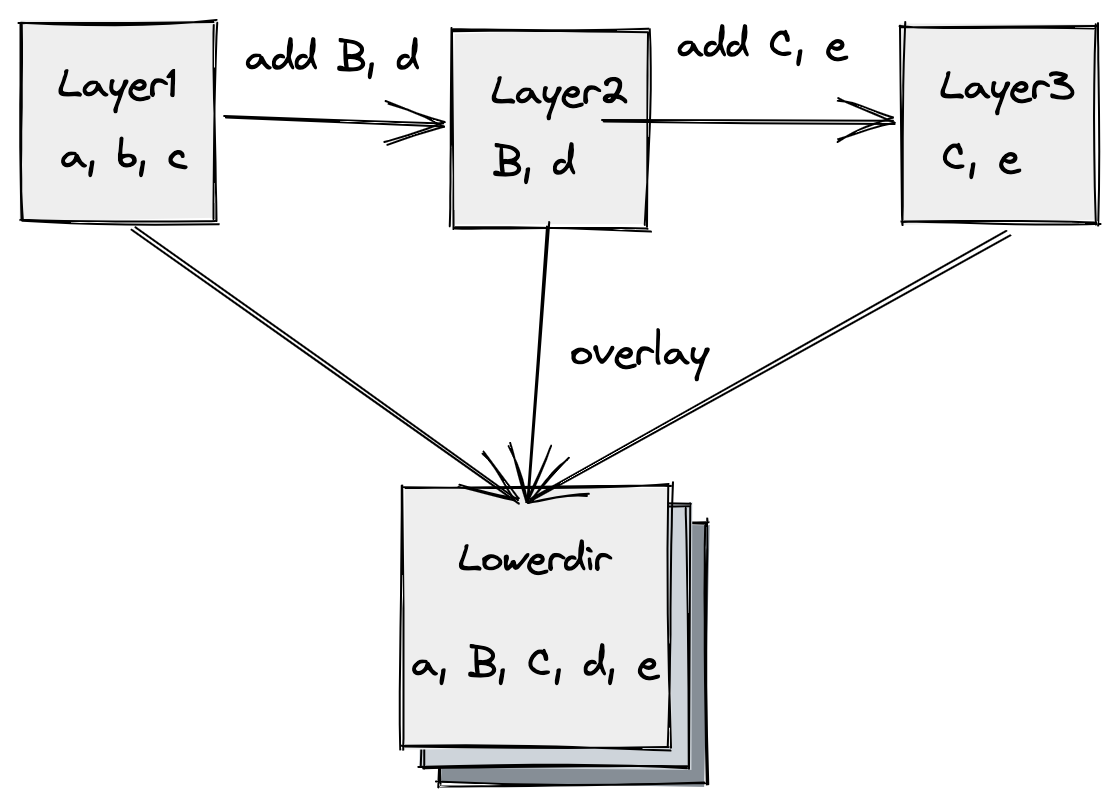

    overlay2 driver层堆叠示意

  • 存储结构

    • diff/：本层的内容。
    • link：当前层的短标识。
    • lower：当前层的父layers，按层序排列，除最底层外有此文件。
    • work/：overlayFS内部使用的文件，除最底层外有此目录。
    • merged/：其自身及其父layer的联合目录结构，只有容器层有此目录。
    • l/：此目录存放短id的符号链接。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

    # tree -L 2 /var/lib/docker/overlay2
/var/lib/docker/overlay2
├── 013299735d8abd2c0cc5cbad32f011be44fad600a624bc6c2f1f94b9bffa64c2
│   ├── diff
│   ├── link
│   ├── lower
│   └── work
├── 23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b
│   ├── diff
│   ├── link
│   ├── lower
│   ├── merged
│   └── work
├── 23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b-init
│   ├── committed
│   ├── diff
│   ├── link
│   ├── lower
│   └── work
├── 36bf33266ffa01007cdc8db601c77fb6bd5aa5d2dc8dd35fe873e1580073db82
│   ├── committed
│   ├── diff
│   └── link
├── 3862629a36e3286f03a2d9234633fdb0e9301a33a7195087afd3b3f92c1464fb
│   ├── committed
│   ├── diff
│   ├── link
│   ├── lower
│   └── work
├── 6d1ca51490fa03a0ebf3767e0ddc93508593fa380b542af3e5187f0ec5e2629c
│   ├── committed
│   ├── diff
│   ├── link
│   ├── lower
│   └── work
├── 74e31d6f05b337350eb841d01d9728852f6fb0c69a007957dcf04cdb570d8b06
│   ├── committed
│   ├── diff
│   ├── link
│   ├── lower
│   └── work
└── l
    ├── 2MR2ULDESC4VPFHAYTSOAVXLFF -> ../36bf33266ffa01007cdc8db601c77fb6bd5aa5d2dc8dd35fe873e1580073db82/diff
    ├── 7YTDWL6UA7JEAI5KPCZEUDIUUF -> ../74e31d6f05b337350eb841d01d9728852f6fb0c69a007957dcf04cdb570d8b06/diff
    ├── EYKZCXLZJEZJW55DB7S5ID2HKW -> ../23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b/diff
    ├── OER42RBQQTIFRQ7LZRR4IPRQWU -> ../3862629a36e3286f03a2d9234633fdb0e9301a33a7195087afd3b3f92c1464fb/diff
    ├── TQQ75355OL5U7VFEC6XG7YBWE5 -> ../013299735d8abd2c0cc5cbad32f011be44fad600a624bc6c2f1f94b9bffa64c2/diff
    ├── XRV25KXVQWJ42GBK5UJD7ICFVV -> ../23ae9a63ab9f4f4c36af29f78fb64d4e943c7af9f241b696e7870d37dca0130b-init/diff
    └── ZVAQQEPIP4VXNQK2LZM24JXP7H -> ../6d1ca51490fa03a0ebf3767e0ddc93508593fa380b542af3e5187f0ec5e2629c/diff
    注意

    OverlayFS中删除文件仍然使用whiteout文件来阻止向容器层以下查找文件，只是在aufs中，whiteout文件以.wh.{FILENAME}命名的普通文件呈现；而在overlayFS中，whiteout文件以原文件命名的字符设备文件呈现。

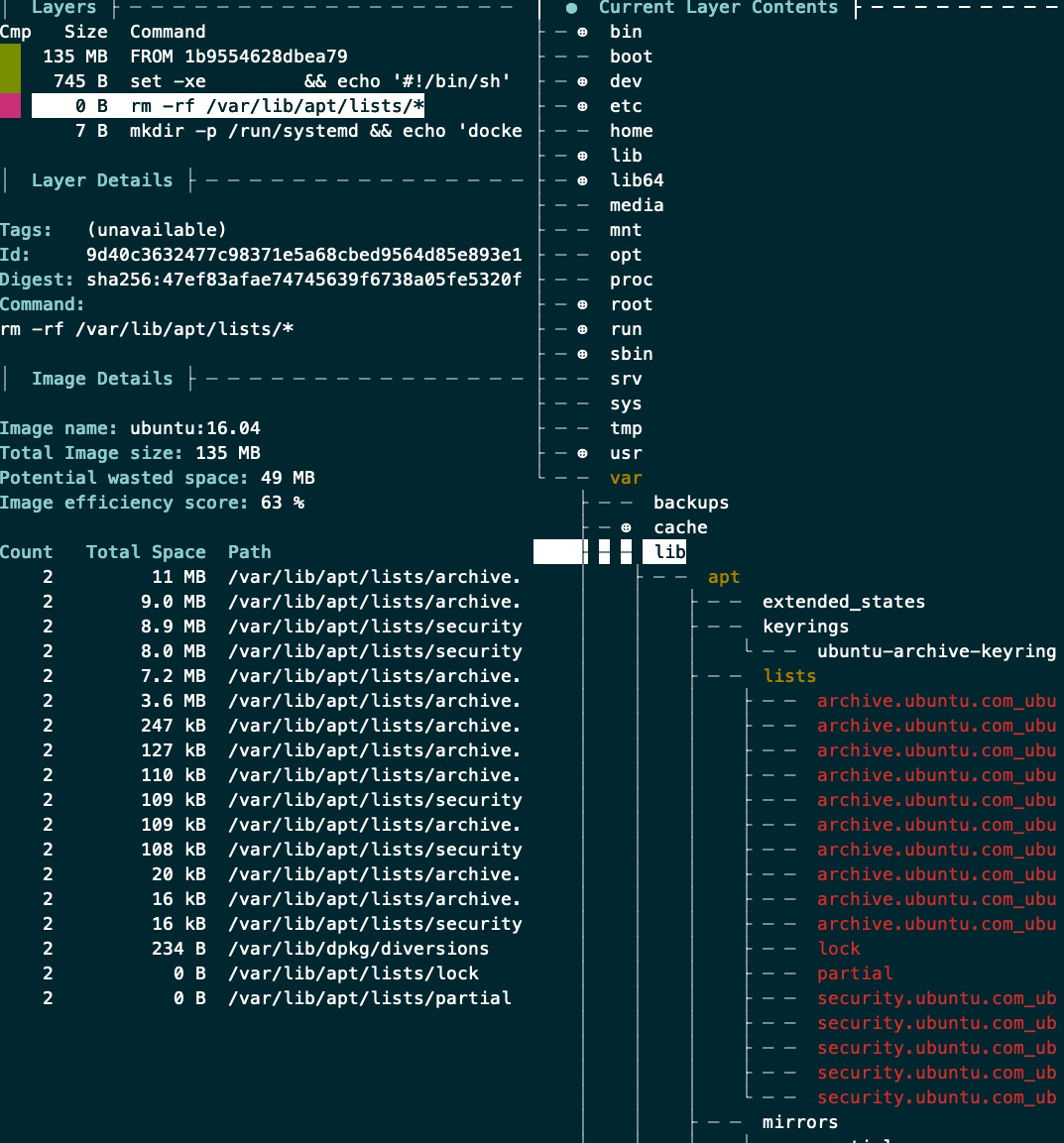

    例如，从附录ubuntu:16.04的镜像分析中可以看到第三层删除了/var/lib/apt/lists下的所有文件，对应layer的diff中可以看到，这些文件都变成了字符设备文件：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

    $ ll -a /var/lib/docker/overlay2/74e31d6f05b337350eb841d01d9728852f6fb0c69a007957dcf04cdb570d8b06/diff/var/lib/apt/lists/

total 8
drwxr-xr-x 2 root root 4096 Aug 31 09:21 ./
drwxr-xr-x 3 root root 4096 Aug  5 03:01 ../
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial_InRelease
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial_main_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial_main_i18n_Translation-en
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial_restricted_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial_restricted_i18n_Translation-en
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial-updates_InReleasec--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial-updates_main_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial-updates_main_i18n_Translation-en
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial-updates_restricted_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 archive.ubuntu.com_ubuntu_dists_xenial-updates_restricted_i18n_Translation-en
c--------- 1 root root 0, 0 Oct  7 13:55 lock
c--------- 1 root root 0, 0 Oct  7 13:55 partial
c--------- 1 root root 0, 0 Oct  7 13:55 security.ubuntu.com_ubuntu_dists_xenial-security_InRelease
c--------- 1 root root 0, 0 Oct  7 13:55 security.ubuntu.com_ubuntu_dists_xenial-security_main_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 security.ubuntu.com_ubuntu_dists_xenial-security_main_i18n_Translation-en
c--------- 1 root root 0, 0 Oct  7 13:55 security.ubuntu.com_ubuntu_dists_xenial-security_restricted_binary-amd64_Packages
c--------- 1 root root 0, 0 Oct  7 13:55 security.ubuntu.com_ubuntu_dists_xenial-security_restricted_i18n_Translation-en

Overlay

  • Overlay driver每一层都构筑成完整的镜像，即每一层都是从最底层到当前层overlay出的完整结构，下一层的文件以硬链接的方式出现在它的上一层，lowerdir只由镜像层的top layer组成。

    容器层挂载信息：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10

    # 镜像层每层以硬链接形式共享文件
$ cd /var/lib/docker/overlay; ls -i 07236efba039eb5cb4e0b6ec010218aefd17293f8297d43c04be4a5b0fd59ab7/root/bin/ls  09195a984aeac5c05ac3c487b1bb2ffb4d57465a3dc575c13e8d4610484ae0b2/root/bin/ls

655184 07236efba039eb5cb4e0b6ec010218aefd17293f8297d43c04be4a5b0fd59ab7/root/bin/ls
655184 09195a984aeac5c05ac3c487b1bb2ffb4d57465a3dc575c13e8d4610484ae0b2/root/bin/ls

# 容器层仅overlay mount了镜像层最顶层的root目录
$ mount | grep overlay

overlay on /var/lib/docker/overlay/4d0852eca897d746e415bffb325ad3661f8371987082f6b6c8e9d5b9fda9abc5/merged type overlay (rw,relatime,lowerdir=/var/lib/docker/overlay/07236efba039eb5cb4e0b6ec010218aefd17293f8297d43c04be4a5b0fd59ab7/root,upperdir=/var/lib/docker/overlay/4d0852eca897d746e415bffb325ad3661f8371987082f6b6c8e9d5b9fda9abc5/upper,workdir=/var/lib/docker/overlay/4d0852eca897d746e415bffb325ad3661f8371987082f6b6c8e9d5b9fda9abc5/work,xino=off)

    层间组织关系简单示意：

    /posts/storage-driver/overlay-driver.png

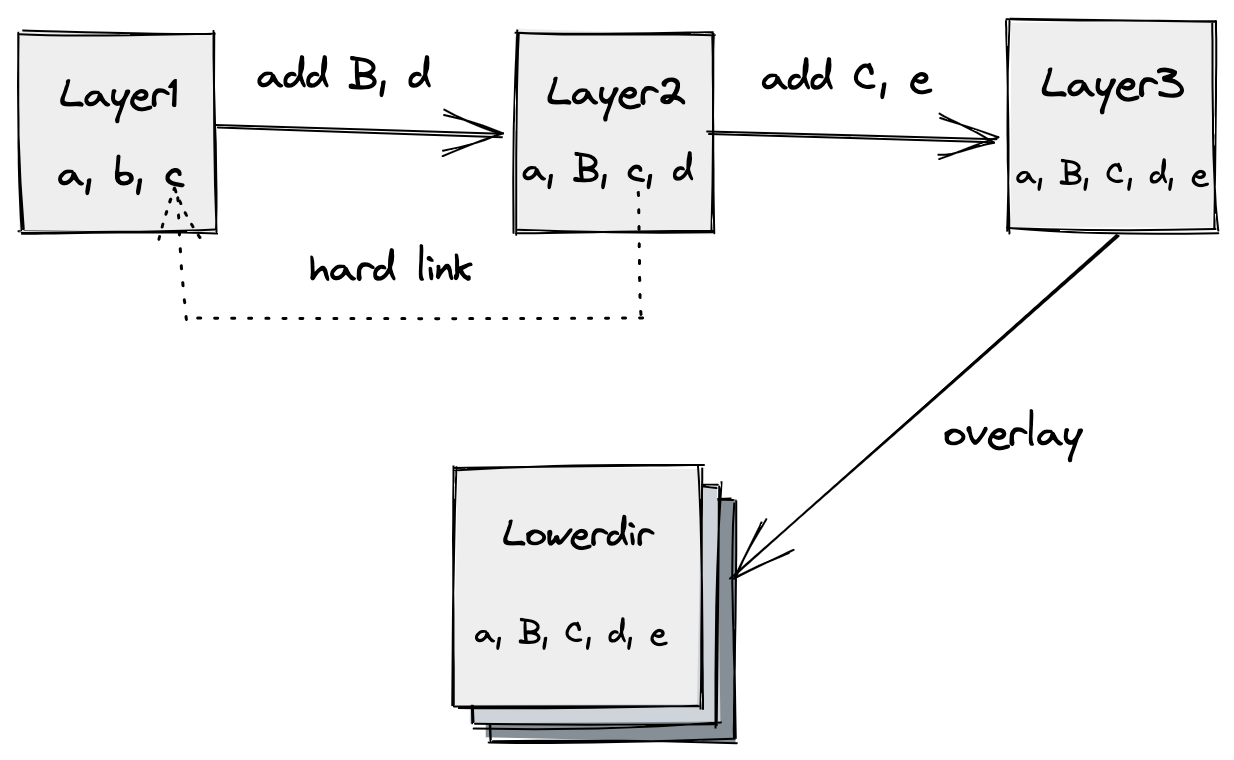

    overlay driver层堆叠示意

  • 存储结构

    • root/：本层完整的目录结构，下层文件以硬链的形式出现在本层，所有镜像层有且仅有此目录。
    • merged/： 其自身及其父layer的联合目录结构，只有容器层有此目录。
    • upper/：本层的内容，类似于overlay2中的diff目录，但只有容器层有此目录。
    • work/：overlayFS内部使用的文件，只有容器层有此目录。
    • lower-id：lowerdir（镜像层顶层）的id。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

    $ tree -L 2 /var/lib/docker/overlay

/var/lib/docker/overlay
├── 07236efba039eb5cb4e0b6ec010218aefd17293f8297d43c04be4a5b0fd59ab7
│   └── root
├── 09195a984aeac5c05ac3c487b1bb2ffb4d57465a3dc575c13e8d4610484ae0b2
│   └── root
├── 15afdc0d3161ffd9002a5d7714bb3566a658bfa286de82ff95a49368769e5072
│   └── root
├── 4d0852eca897d746e415bffb325ad3661f8371987082f6b6c8e9d5b9fda9abc5
│   ├── lower-id
│   ├── merged
│   ├── upper
│   └── work
├── 4d0852eca897d746e415bffb325ad3661f8371987082f6b6c8e9d5b9fda9abc5-init
│   ├── lower-id
│   ├── upper
│   └── work
└── f6bdc701b8624ef39632441ad84efde79de50ae2bc3c637eabf0827084d547ec
    └── root
    init layer

    在上述driver中，存储目录中都有一个-init后缀的目录，此为init layer，位于容器层与镜像层之间，只读。其主要包含了docker为容器准备的一些文件：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

    $ tree /var/lib/docker/overlay/2178b65434aae442f3e71937bc6f775063a9993a3684625e982c7195052e9289-init/

/var/lib/docker/overlay/2178b65434aae442f3e71937bc6f775063a9993a3684625e982c7195052e9289-init/
├── lower-id
├── upper
│   ├── dev
│   │   └── console
│   └── etc
│       ├── hostname
│       ├── hosts
│       ├── mtab -> /proc/mounts
│       └── resolv.conf
└── work
    └── work

    upper dir中除了mtab是指向/proc/mounts的软链接之外，其他都是空的普通文件。这些文件都是Linux runtime必须的文件，如果缺少会导致某些程序或库出现异常。init layer主要是用于占坑，避免系统因缺少特殊文件而崩溃，具体内容后续进行bind mount。

    由于init layer很薄并且只读，上述讨论将其予以忽略，其本身可以帮助我们快速定位到容器层的id。

Aufs, overlay与overlay2比较

  • 相同点
    • 划分容器层与镜像层，镜像层只读可以复用；容器层可写，采用CoW机制。
    • 底层基于file-level，而非block-level，可有效利用内存，但写操作开销大，CoW效率低。当文件很大时，对其修改需要全部copy-up到容器层，即便是仅仅进行了很小的修改。
  • 不同点
    • Aufs driver是按照layer stack组织镜像层的，即在定位文件时需要沿着layer stack一层一层地去定位。因此其性能相较于overlayFS差，尤其是镜像层数比较深时。
    • Overlay driver每层都构筑完整的镜像目录结构，通过硬链接的形式复用底层镜像层的文件。在镜像层数较深时，定位文件及写容器层的性能要略好于overlay2。但是由于每层都是完整的镜像目录结构，各级子目录会占用大量的inode，尤其当层数很深时，inode易被耗尽。
    • Overlay2 driver每层仅包含当前层的增量内容，通过overlay multiple lower layers形式构筑lowerdir，解决了overlay driver中消耗大量inode的问题，也是docker官方推荐的storage driver。

附录

使用dive对ubuntu:16.04进行镜像分析：

1

$ dive ubuntu:16.04
/posts/storage-driver/ubuntu-image.png
ubuntu:16.04的镜像分析

参考文献

更新于 2021-10-16
 Container
返回 | 主页
