私有化交付平台——调度部署篇
容器调度通过一系列规则将容器分配到各个节点上，包括容器资源需求，节点的负载情况，容器、节点间的亲和性等。
该交付平台调度模块参照 Kube-Scheduler 框架，并对相应的流程进行简化，针对相关业务对一些调度插件进行特化，从而实现专用的调度器。
Kube-Scheduler
Kube-Scheduler 是 K8s 容器平台的调度器模块，用于将 Pod 放置到合适的节点上，相应节点上的 Kubelet 监听新调度的 Pod 并运行。
Kube-Scheduler 通过 K8s 的监测（Watch）机制来发现集群中新创建且尚未被调度到节点上的 Pod。调度器会将所发现的每一个未调度的 Pod 调度到一个合适的节点上来运行。

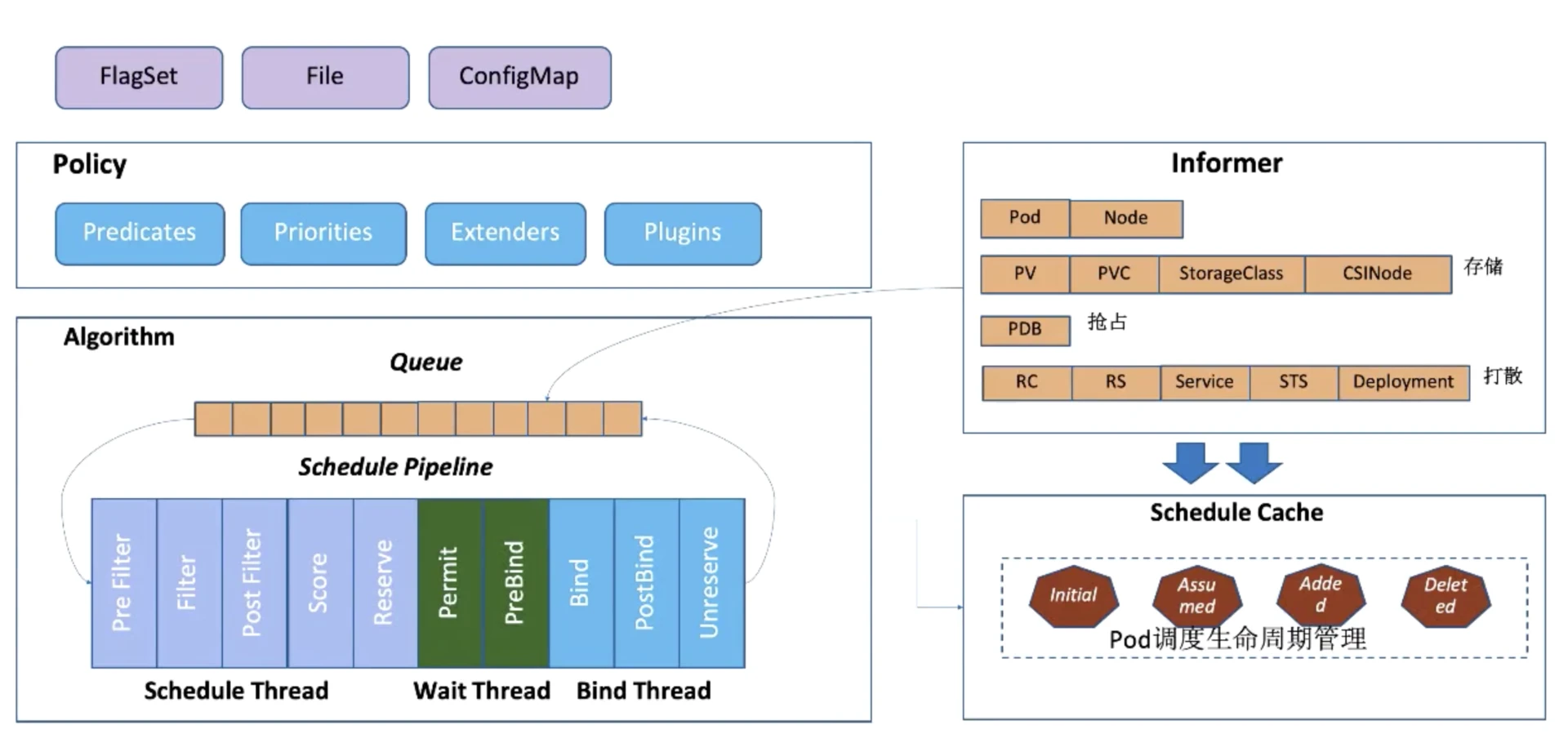

Kube-Scheduler主要包括调度（Schedule）和绑定（Binding）两个阶段。其中，调度由预选（Predicates）和优选（Priorities）两个核心过程构成。
- 调度阶段为 Pod 选择一个合适的节点，是顺序执行的。
- 绑定阶段将调度结果提交给集群。是并发执行。
- 无论是在调度还是绑定过程中，如果发生错误或者 Pod 无法成功调度，那么 Pod 就会被重新放回调度队列，等待重新调度。
调度框架

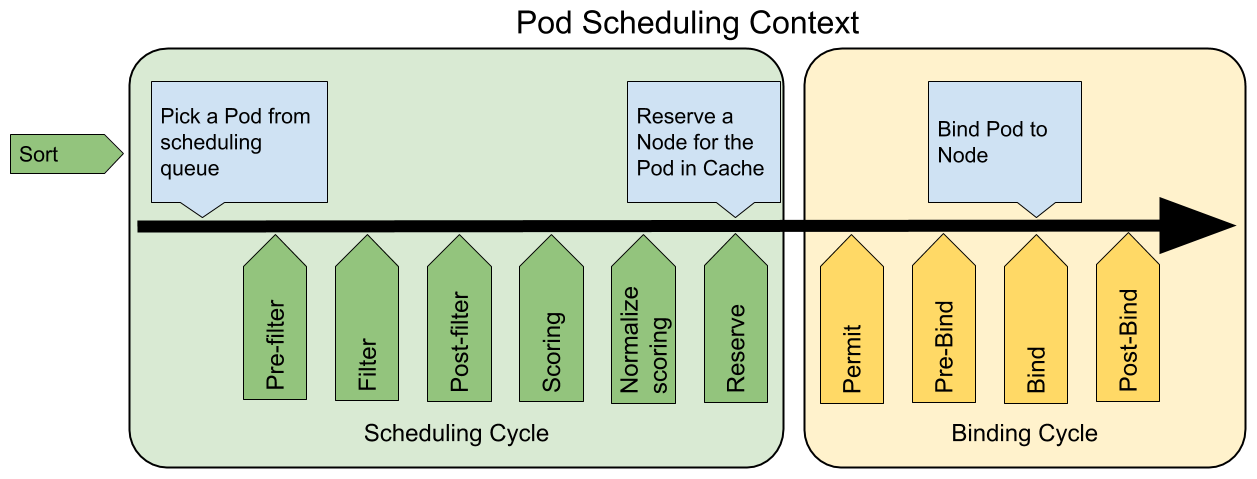

调度框架的核心是定义一组扩展点，用户可以实现扩展点定义的接口来接入自己的调度逻辑。调度框架在执行调度工作流时，遇到对应的扩展点时，将调用用户注册的扩展。
调度框架中的扩展点有些可以改变调度程序的决策方法，有些扩展点只是发送一个通知。
- QueueSort 扩展用于确定 Pod 调度顺序，用以决定调度的优先级。
- Pre-filter 扩展用于对 Pod 进行预处理，并对集群做一些基本检查。
- Filter 扩展用于实现预选逻辑，过滤掉不符合要求的节点。
- Post-filter 扩展用于实现可选节点列表相关的通知机制。
- Scoring 扩展用于实现优选逻辑，按照规则从可选节点列表中选出得分最高的节点。
- Normalize scoring 扩展用于对得分进行修正。
- Reserve 扩展可以获得节点为该 Pod 预留的资源，避免 Pod 绑定发生资源冲突。
- Permit 扩展用于最终准入、推迟 Pod 与节点的绑定。
- Bind 扩展用于将 Pod 绑定到节点上，结合 Pre-bind 扩展对绑定进行预处理，结合 Post-bind 扩展对绑定结果进行通知。
扩展的调用顺序为：
- 如果某个扩展点没有配置对应的扩展，调度框架将使用默认插件中的扩展。
- 如果为某个扩展点配置且激活了扩展，则调度框架将先调用默认插件的扩展，再调用配置中的扩展。
完整Pod调度过程
客户端通过 API-Server 的 API 或者 kubectl 工具创建 Pod 资源。
API-Server 收到请求后将数据持久化到 etcd 中。
Kube-Scheduler 监控 API-Server，将未分配 host 的 Pod 放入到调度队列中，并按优先级进行排序。
从调度队列中不断弹出 Pod，开始完整的调度周期（预选、优选、绑定）。并将绑定的结果提交到 API-Server，持久化到 etcd 中。
Kubelet 监控 API-Server，发现新增了调度到本 Node 的 Pod，执行创建 Pod 的操作。
交付平台
该私有化交付项目存在以下特点：
- 平台底座容器平台基于自研，不是通用的 K8s。
- 项目应用数较少，集群的规模较小，一般为几台到十几台服务器，因此需要最大限度提升资源利用率。
- 交付的应用主要对 GPU、NVMe 资源有强要求，并且需要通过 Quota 机制复用此类资源。
- 项目中存在大量应用共生与极个别的应用互斥的要求。
- 交付项目中，所有服务不可被驱逐，要么全部调度成功，要么全失败。
- 交付项目中，应按依赖顺序启动，即当数据库服务可以对外服务时，才启动业务服务。
- 交付平台部署的服务中，存在平台级应用（如计算平台），用户基于计算平台可以更改计算实例，即某些服务可以直接对接底座容器平台。
借鉴 Kube-Scheduler，并结合交付项目的特点，我们对调度框架进行了简化与改造。
统一调度
由于交付规模较小，并且实例部署不存在抢占，我们采用串行的统一调度（类似于gang scheduling）方式进行调度。
统一调度意味着每次都基于全量的服务实例进行调度。为了简化交付操作复杂度，交付平台最核心的目标是一键部署，这意味着一次安装操作可以将所有应用解析出来进行调度，这种全局调度便于找到最优的部署策略，避免逐个应用调度引起频繁的驱逐腾挪。
新安装一个实例时，所有已部署的实例同样跟着参与调度。对于有状态的应用，不应改变其调度结果（因为集群并没有将存储进行虚拟化）；对于无状态的应用，尽量保证其调度结果，当新的实例所需的资源不够时，会尝试腾挪此类应用以合并资源碎片。
这种统一调度可以将流程简化为sort->filter->score->bind。不通过预分配行为来腾挪资源，利用 sort 阶段将重资源的实例顺序提前的方式简化资源腾挪。
专用调度插件
为满足交付项目的需求，我们主要定制了以下插件：
- 基于 GPU 显存与类型的调度插件。
- 基于 NVMe 按 label 进行共享的调度插件。
此外我们简化了 Pod 亲和性调度策略：
- 对于服务共生，我们抽象出 App Sidecar 概念来确保两个应用的实例可以调度到同一节点上。
- 对于服务互斥，我们采用灵活地植入 node label 的方式避免应用部署到同一节点上。
部署顺序
K8s 支持通过 init containers 来确保一个 Deployment 中的若干的 container 按指定的顺序部署。在微服务架构下，显然无法将几十上百个 container 放在一个Deployment 中，因此需要一个更完善的机制保证应用的部署顺序。
kapp 将一组资源视作应用，其提供了两个特别有价值的功能特性：
- 依赖感知部署。通过定义两个 annotations
kapp.k14s.io/change-group与kapp.k14s.io/change-rule对一组资源进行排序，后者定义对前者的依赖，只有保证依赖的change-group所有声明方就绪后，才部署当前资源。 - 配置变更实时生效。通过将 ConfigMap 版本化的方式，让关联的应用可以在其变更后自动重启。
参考 kapp 依赖感知的实现，我们通过以下策略实现服务按序部署：
- 将服务间的依赖层级映射为 rank。
- 按 rank 启动实例，结合健康检查，确保某一 rank 的所有实例就绪后启动下一 rank 的服务。
可扩展性
由于交付平台会部署计算平台，而计算平台需要调整计算实例的个数，因此需要参与调度部署的流程。这意味着调度部署需要和编排解耦，计算平台需要利用调度器提供的 api/sdk 来触发实例调度与部署。这就无法避免引入了高层平台对底层调度模块的引用耦合，这驱使我们将系统架构由显式调用风格切换到以数据共享的风格上。
架构演进
为增加平台的可扩展性，我们将交付平台的架构由同步架构演进成异步架构。
同步架构

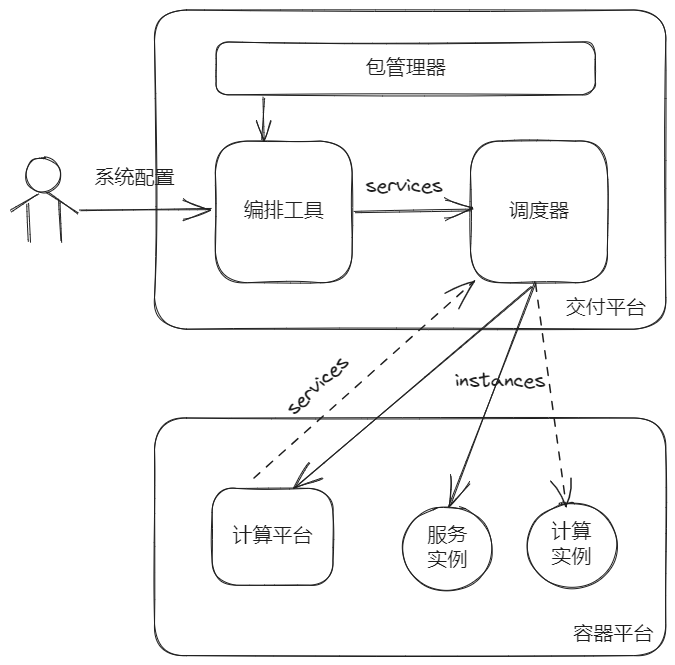

同步架构采用显式调用风格，架构图如下：
用户输入系统配置，选择相应的应用提交到交付平台上。
交付平台通过编排工具，从包管理器中选择相应的服务模板，进行配置渲染，生成一组应用 Services。
编排后的 Services 传递给调度器进行资源分配，并根据副本数、AppSidecar 切分成若干 Instances，部署到自研平台。
上层计算平台通过调用交付平台的 schedule api 创建计算实例。
p.s. 此架构下 Service 类似于 K8s Deployment，Instance 类似于 Pod。
异步架构

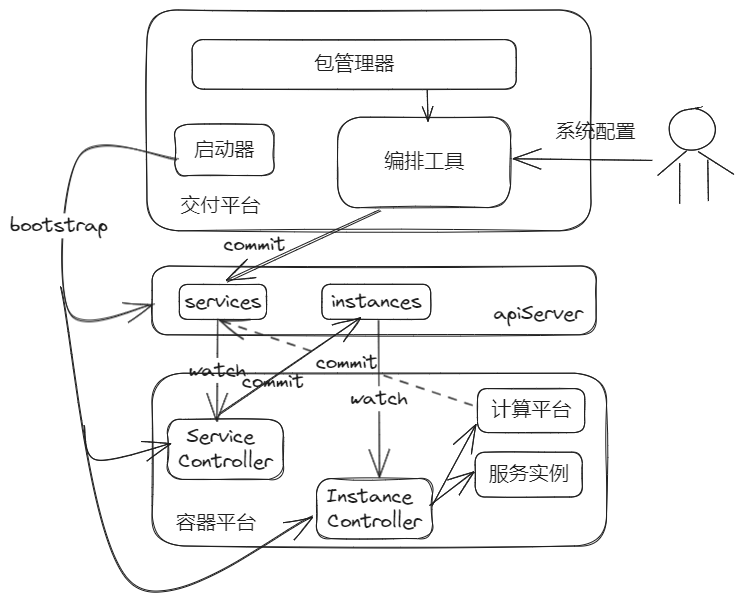

异步架构采用以资源为中心的异步处理方式，使用 K8s Operator 实现编排、调度、部署的解耦。
- 交付平台启动器将其所依赖的服务（API-Server, Service-Controller, Instance-Controller）部署到容器平台上。
- 用户输入系统配置，选择相应的应用提交到交付平台上。
- 交付平台通过编排工具，从包管理器中选择相应的服务模板，进行配置渲染，生成一组应用 Services，提交到 API-Server。
- Service-Controller 监控 API-Server 中的 Service CR，拆分成 Instances 并进行统一调度，随后提交到 API-Server。
- Instance-Controller 监听 Instance CR，并部署到容器平台上。
- 上层计算平台通过提交 Service CR 创建计算实例。
异步架构的优势：
- 使用 K8s 声明式架构，便于向云原生演进，可以无缝地兼容 Helm chart。
- 增强平台扩展性。调度不再局限于交付平台，而更贴近容器平台，这样在交付平台之上可以扩展出高动态性的计算平台，按需生成计算实例调度部署到容器平台上。这也是架构改造的核心原因。
- 编排、调度、部署相解耦。异步的处理方式避免了用户长时间的等待，简化各组件的网络中断重试、高可用机制的实现。
