私有化交付平台——打包篇

2021-08-26 约 5918 字预计阅读 12 分钟次阅读

私有化交付的三要求：可复现性，易操作性和易维护性。

私有化交付

公有云交付和私有化交付是ToB服务交付两种重要手段。公有云交付成本较低，数据安全性及性能的要求不需要太高，通常允许连接外网；而私有化交付一定程度上避免的资源的复用与共享，成本较高，但数据安全性高，适合数据敏感度高的企业，这些企业中大部分不允许连接外网。综上，私有化交付在数据安全很高的事业单位、银行及政府部门中占据主导地位。

私有化交付的一个重要的应用场景是如何将一组服务部署到与外部隔绝的内网环境，这也是我们今天研究的主题。本文不深入探究平台等基建是如何bootstrap出来，毕竟这个topic要溯源的话甚至要问一问服务器是哪来的。我们更专注于应用的打包方案。

显然，在网络受限的环境下，应用相关的所有资源都只能通过人肉搬运。下面的模式是私有化交付场景下常见的模式。

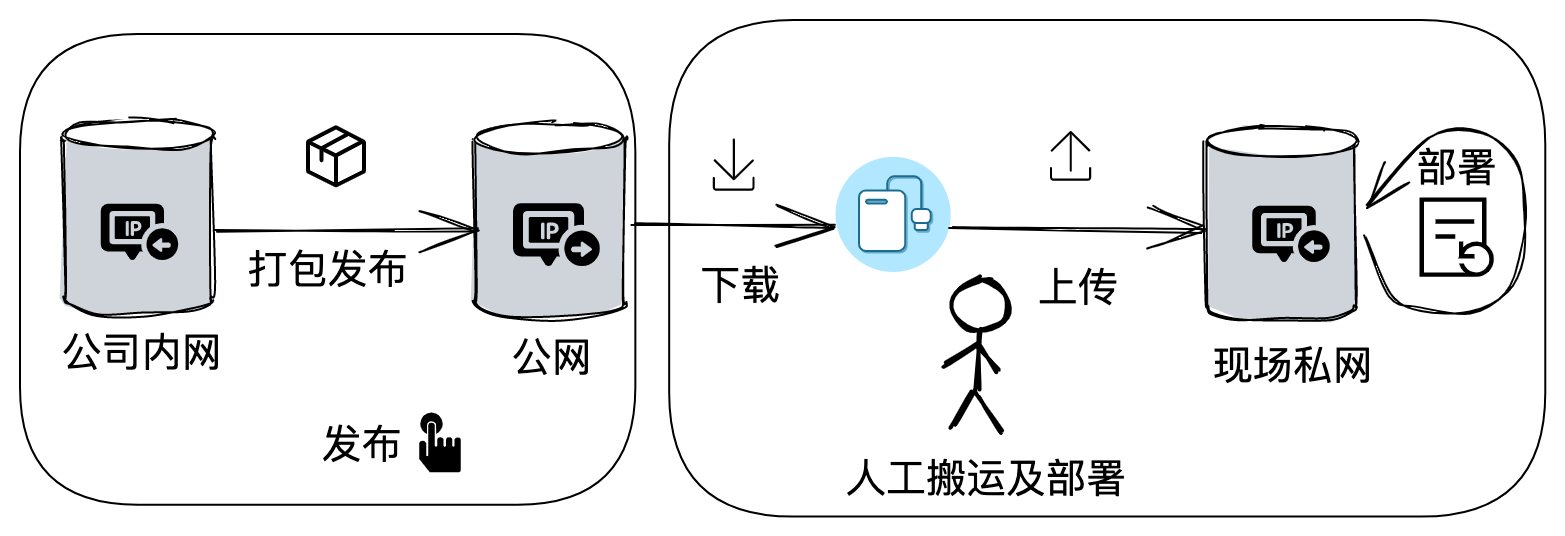

/posts/oras/old-delivery.png — 传统私有化交付方案

一个应用部署需要啥？

镜像：容器化是私有化交付的关键，而容器化中最重要的组成就是image，image在服务部署中是不可或缺的。
编排文件与配置信息（应用包）：私有化交付的特点是允许较高程度上的定制：不同私有化集群受节点数目、资源条件、特殊需求等因素，对服务的配置有着不同的需求。为了尽可能地自动化，将编排及默认配置打包在应用中是不错的选择，其中比较经典的例子是helm chart。编排及配置相当于应用管理工具包，有了它可以便于部署的自动化，但并不像image那么刚需。
数据包：应用中的部分服务可能会依赖于某些数据包，如算法模型、调试工具包等。服务相关的附属物件的都可以认为是一种数据包。是否需要数据包是具体服务确定的。

打包应用，无外乎将应用所需的上述的所有组件pack起来带到现场进行部署。

当前交付方案

镜像/编排/数据包各自有着不同的发布流程，并且各自的发布中心独立，比如：

镜像的发布中心可以是docker registry。
编排包的发布中心可以是chart museum。
数据包的发布中心可以是某个s3。

为保证系统的可复现性，意味着现场环境也需要mirror这些infra，结构大致如下：

这个架构存在两个痛点：

发布中心分散，无法进行统一管理，增加维护成本。

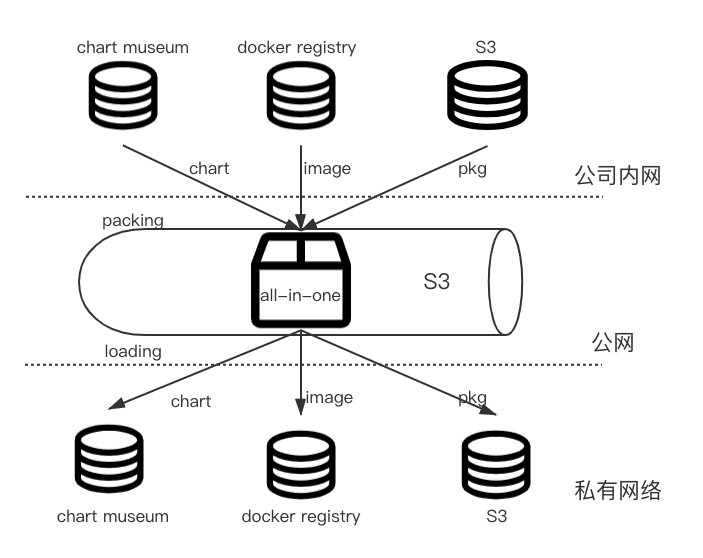

公网中将各个组件打成一个tar包，隔离性太强，很多版本的image/数据包没有变化，存在同一组件打包多份的情况。这增加了打包时长，浪费公网存储资源。

优化方向

统一制品仓库

为解决第一个问题，我们考虑是否可以将这些发布中心归拢在一起。我们把上面提及的镜像，应用包及数据包统一描述为制品（artifact），我们需要一个统一制品仓库来实现这些制品的发布。而OCI registry是个不错的选择，理由是：

OCI registry即满足OCI Distribution Spec的registry，很多开源产品实现了此规范，如docker registry, harbor, nexus等。灵活性较强，可以根据发布规模、运维需求等因素灵活选型。
OCI registry天然支持docker image的发布。上述制品中，只有image的发布最为复杂，OCI Image Format Spec里定义的镜像格式是基于content-addressed的，而一般的存储系统都是location-addressed，使用registry统一制品会相对简单一些。
普通制品使用OCI registry存储已存在开源的解决方案oras (OCI registry as storage)，可以方便地实现content-addressable 特性。

公网发布中心改造

公网发布中心面临的最大问题就是存储空间的浪费。由于不同应用间以及同一应用各版本均为彼此隔离地打包上传，这导致了公网发布中心无法对内容做任何复用，经常一份镜像要重复打包成百上千次（比如ubuntu 这种base image），极大的浪费了存储空间。

一个显而易见的优化方向是将公网发布中心向着OCI registry方向改造，这样很多content可以被复用，这会带来一系列的好处：

节省了大量存储空间。
利用layer cache可以节省打包上传的时间。
可以增加layer粒度的diff机制，用户在公网下在新版本的应用时，只需要下载对应的patch即可，提升交付效率。

技巧

如果公网也是OCI registry，那么包的上传就有点类似于docker push，当上传的layer在registry已存在时，对应的blob将不会重复上传。只有新增的layer blob会被上传，形式上类似于增加了一层layer cache。

增量发布

如果app bundle尺寸很大的话，会对交付效率带来较大的影响。

下载应用包耗时较长。
应用包占用的存储空间较大，并且应用包的跨网离线拷贝耗时较长。
现场环境加载应用包耗时较长。

交付效率

交付效率并没有一个官方的定义，我们这里姑且用将一个应用从公司内网环境mirror到现场环境并成功部署所耗费的时间来表述。增量发布只会影响mirror的效率，对部署效率不会有影响。

初次交付时，这一问题无法避免，因为这时现场是个空的registry，需要mirror应用所需的所有artifacts。但是如果现场因新需求或bugfix等原因需要升级时，就不需要mirror另一个版本的全部content了。我们可以对这两个版本的bundle进行diff，生成一个补丁包来承载新版本存在，但老版本不存在的blob集合。如下图所示，app从v1.0.0升级到v1.0.1仅需要将M2与L4打到补丁包里即可，即其复用了就版本的L1与L2两个blob。

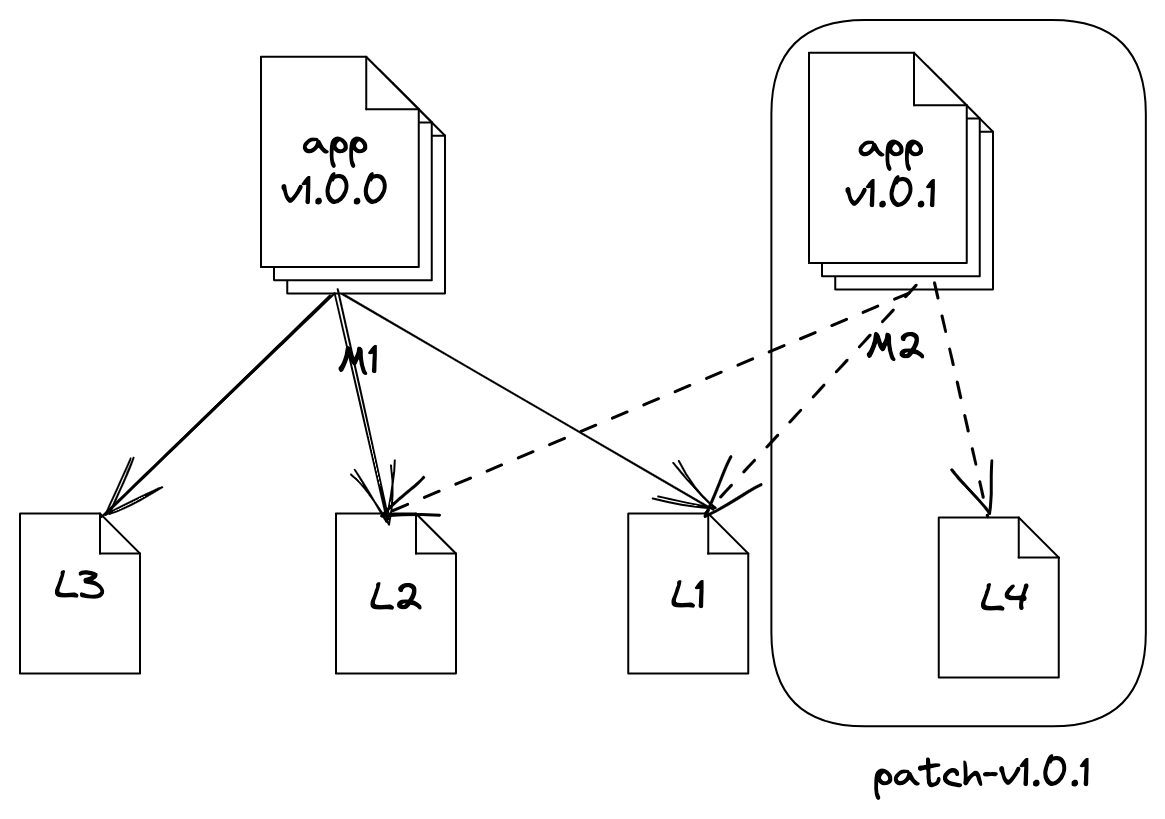

/posts/oras/patch.png — app v1.0.1基于v1.0.0版本的patch

增量发布对于小版本bugfix效率很高，改动越小，可以复用的layer越多，补丁包就越小，交付效率也就越高。

优化方案

现有开源项目参考

ORAS：使用OCI registry存储artifacts。
- 可以将若干文件以layer的方式存到某个repository下。
- push操作只能实现一层关联，即manifest => layers+config。
- 依赖特定annotation，无法与docker image兼容，即无法pull出docker image。
crane: 与registry交互的go lib。
- 基本封装了OCI Distribution Spec。
- 与image format绑定较深，对OCI Artifacts支持不完善，尤其是对index的支持。
cnab-to-oci：使用OCI registry来发布应用包（application bundle），其引入了打包的概念，将若干Image打包成一个bundle，并在registry中流转。
- 突出了app bundle的概念，便于应用整体的管理。
- 与Docker Image Format Spec强绑定，底层调用moby sdk，无法支持通用的artifacts。
helm registry：chart 支持基于OCI registry的发布。
- local cache以OCI image-layout结构组织，content addressable & location addressable。
- 与registry的交互必须依赖于local cache。
- 同样仅支持两层镜像结构
containered 一个容器运行时的标准，其中imagespkg包含对OCI image format的处理，remotespkg包含与registry交互的底层sdk。
- 兼容全部的OCI Spec。
- 封装度低，对image的处理十分通用，不局限于docker image。

组织结构

打包操作无非是将若干的artifacts包在一起，并给其一个用于定位的reference（包名），而其对偶的拆包操作就是根据包名能获取到所有artifacts。

cnab给我们提供一个很好的组织方式的参考，bundle reference作为检索的入口，可以关联到所有的artifacts，形式上就类似于一个image index与image manifest之间的关系。

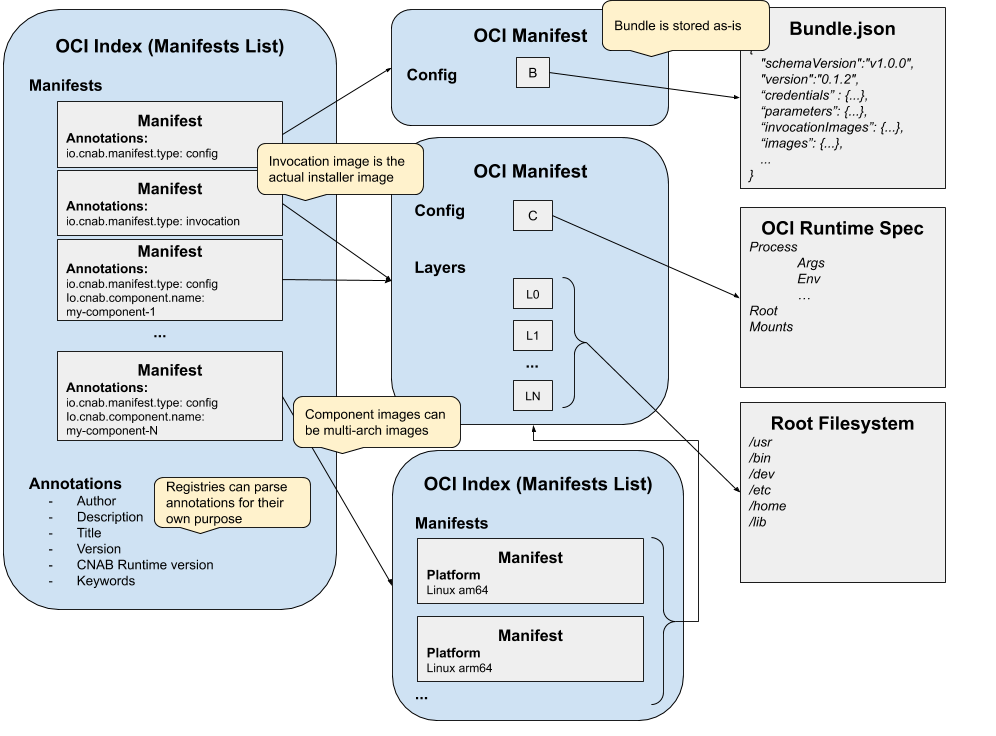

/posts/oras/bundle-struct.png — cnab’s bundle format in OCI registry

简化一下组织结构，本质上就是一棵多叉树。

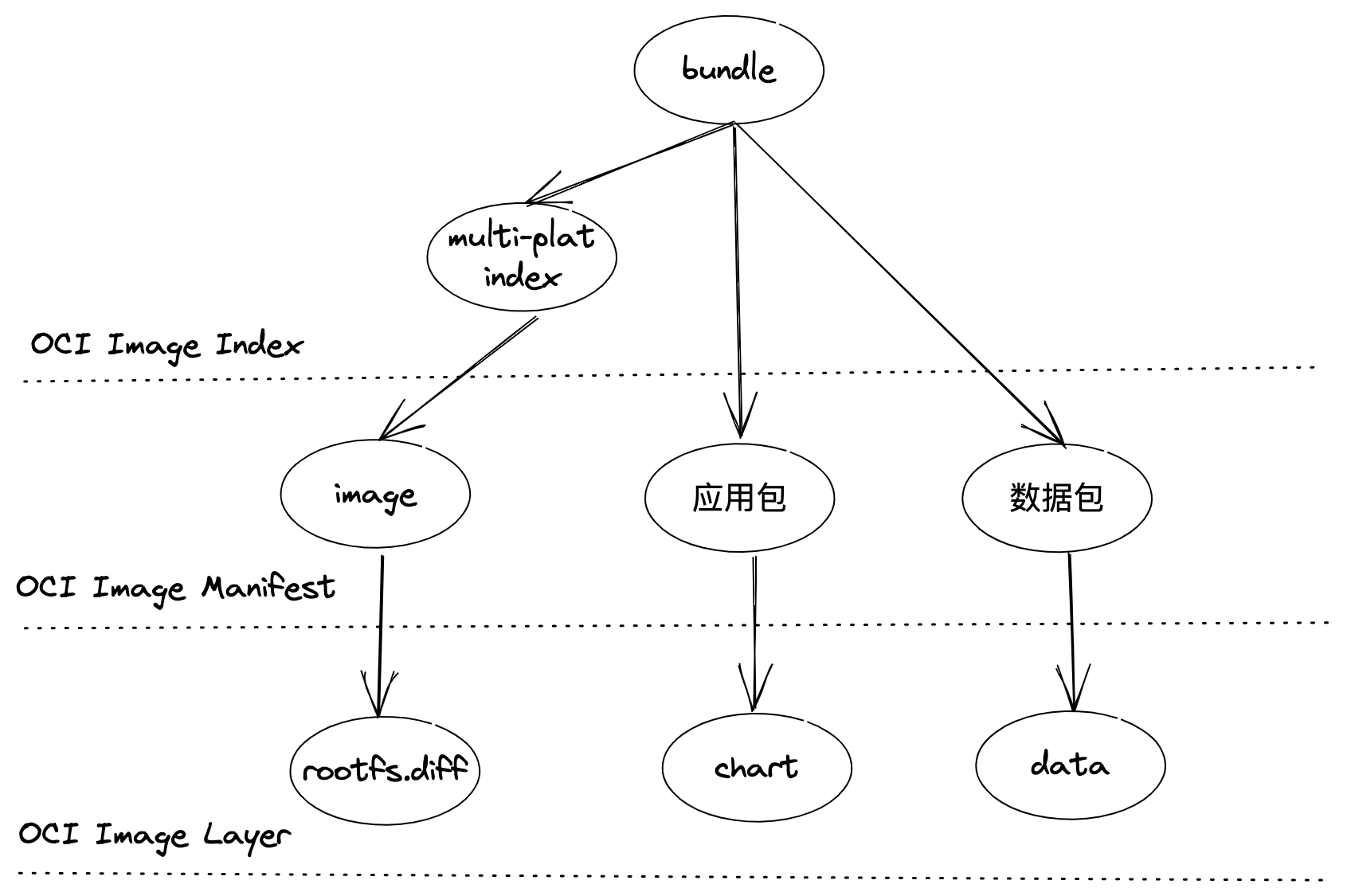

/posts/oras/bundle-format.png — bundle组织结构

实践探索

我们以一个具体的例子来简化一下我们要解决的问题：我们如何使用helm在私有化k8s集群中部署起来一个nginx服务。我们要做的是将helm chart与image发布并打包，在现场环境中导入这些artifacts。

结合oras, crane与containerd sdk开发一个小工具cb，提供如下核心功能

cmd	作用	实现要点
`push`	上传普通制品（非docker image）	对`oras.Push`做简单封装
`pull`	下载普通制品，是push的对偶操作	对`oras.Pull`做简单封装
`bundle`	打包生成bundle，将一组制品关联起来	生成index索引artifact list，并将index及artifacts push到registry中特定的repository里
`pack`	将registry中的bundle保存到本地	以OCI image-layout的形式存储上述结构，相关的reference通过特殊的annotation记录在`index.json`中
`load`	从OCI image-layout中恢复bundle	加载OCI image-layout中的`index.json`并将关联的content及reference push到registry
`diff`	比较并产生target reference相对source reference的patch包	形式仍以OCI image-layout存在，只是`blobs`与`index.json`中存在的是两个ref之间的diff，而非全量的引用关系。一般来讲，diff产生的patch包，脱离了source reference是无法加载的
`patch`	加载patch包	Provider需要结合source reference与patch包构建完整target reference。另外patch包里记录source与target是一个不错的选择

此外cb还wrap了crane的manifest，catalog及list 功能，另外结合了go-graphviz实现了OCI layer可视化功能。

准备阶段

在本地起一个docker registry（确保registry是干净的），并添加dns myregistry。
在docker hub上下载ubuntu:21.04和nginx:1.21.1，以及使用helm create创建默认的nginx chart。

上传制品

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
# push chart
$ cb push myregistry:5000/nginx-chart:1.0.0 --files mychart

# push nginx image
$ docker tag nginx:1.21.1 myregistry:5000/nginx:1.21.1
$ docker push myregistry:5000/nginx:1.21.1

$ cb catalog myregistry:5000 # 列出registry中的repositories
NO.	NAME
0  	nginx
1  	nginx-chart

Push仅仅包装了oras cli，nginx chart的manifest如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
{
  "schemaVersion": 2,
  "config": {
    "mediaType": "application/vnd.unknown.config.v1+json",
    "digest": "sha256:44136fa355b3678a1146ad16f7e8649e94fb4fc21fe77e8310c060f61caaff8a",
    "size": 2
  },
  "layers": [
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "digest": "sha256:64f02409c5583265a67390256055c95902696345bdfb46a566b14ea9eac7c306",
      "size": 3943,
      "annotations": {
        "io.deis.oras.content.digest": "sha256:f2c5bf294ce3a1fcd249c00df5f916135059d107cc3f35c92c86189b7113d74e",
        "io.deis.oras.content.unpack": "true",
        "org.opencontainers.image.title": "mychart"
      }
    }
  ]
}

打包bundle

定义nginx-app bundle，tag为v1.0.0，包含nginx镜像与nginx chart。bundle.yaml简化如下

1
2
3
4
5
name: myregistry:5000/nginx-app
tag: v1.0.0
artifacts:
  - name: "myregistry:5000/nginx:1.21.1"
  - name: "myregistry:5000/nginx-chart:1.0.0"

1
$ cb bundle nginx-bundle.yaml # 打包nginx-app

nginx-app:v1.0.0的index如下，reference记录在org.opencontainers.image.ref.name annotation里，这个reference（tag）需要被记录并在现场加载时恢复。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:053598290cc6fad47d9af8f98baa939d6ebb92f672f7a1871e29cb55a85f2964",
      "size": 257
    },
    {
      "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
      "digest": "sha256:5e95e5eb8be4322e3b3652d737371705e56809ed8b307ad68ec59ddebaaf60e4",
      "size": 1570,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx:1.21.1"
      }
    },
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:7ca59b0f5387479b242896fa0c507d8c29dfa5292100a5576f8663a546e41611",
      "size": 602,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx-chart:1.0.0"
      }
    }
  ]
}

下载bundle

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
# 将nginx-app bundle下载到nginx-app目录下
$ cb pack myregistry:5000/nginx-app:v1.0.0 -o nginx-app

# 验证nginx-app中的结构符合OCI Image Layer Spec
$ tree nginx-app
nginx-app
├── blobs
│   └── sha256
│       ├── 053598290cc6fad47d9af8f98baa939d6ebb92f672f7a1871e29cb55a85f2964
│       ├── 12455f71a9b5e0c207a601fb32bcf7f10a933d7193574d968409bbc5c2d89fe0
│       ├── 2a53fa598ee20ad436f2f9da7c0a21cce583bd236f47828895d771fb2e8795e1
│       ├── 44136fa355b3678a1146ad16f7e8649e94fb4fc21fe77e8310c060f61caaff8a
│       ├── 572061c855037851b6384e6bba08cb7d48f71e74631865641518644ba1469e32
│       ├── 5e95e5eb8be4322e3b3652d737371705e56809ed8b307ad68ec59ddebaaf60e4
│       ├── 64f02409c5583265a67390256055c95902696345bdfb46a566b14ea9eac7c306
│       ├── 7ca59b0f5387479b242896fa0c507d8c29dfa5292100a5576f8663a546e41611
│       ├── 9e324aa228dbd3c1b80ea7c20b6d63b897605fa92f168ccce976a2df42375e77
│       ├── b86f2ba62d17b165964516228297d3ba669d60b6a283b5fd7779b27d7ec33871
│       ├── dd34e67e3371dc2d1328790c3157ee42dfcae74afffd86b297459ed87a98c0fb
│       ├── e1acddbe380c63f0de4b77d3f287b7c81cd9d89563a230692378126b46ea6546
│       ├── e21006f71c6fb784a76159590b6ba8ab3fb22e5026f67abcf5feb8e4231837d6
│       └── f3341cc17e586daa9660abf087f13b2eba247bcf6646ee972e85d4cbaf18dbae
├── index.json
├── ingest
└── oci-layout

# 查看index内容，相当于把nginx-app在全局index中拍平
$ cat nginx-app/index.json| jq .
{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.index.v1+json",
      "digest": "sha256:572061c855037851b6384e6bba08cb7d48f71e74631865641518644ba1469e32",
      "size": 674,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx-app:v1.0.0"
      }
    },
    {
      "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
      "digest": "sha256:5e95e5eb8be4322e3b3652d737371705e56809ed8b307ad68ec59ddebaaf60e4",
      "size": 1570,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx:1.21.1"
      }
    },
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:7ca59b0f5387479b242896fa0c507d8c29dfa5292100a5576f8663a546e41611",
      "size": 602,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx-chart:1.0.0"
      }
    }
  ]
}

加载bundle

删除掉registry中的内容并重启，将nginx-app加载到registry中，可以恢复完整的nginx-app bundle。

1
$ cb load nginx-app

多层结构

当前打包策略实现了OCI Artifacts的高扩展性，结构树可以灵活地向上延展，比如bundle里嵌套bundle。

1
2
3
4
5
name: myregistry:5000/ubuntu-nginx-app
tag: v1.0.0
artifacts:
  - name: "myregistry:5000/nginx-app:v1.0.0" # 这是一个bundle
  - name: "myregistry:5000/ubuntu:21.04"  # 这是一个image

打包后，ubuntu-nginx-app:v1.0.0的index如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:52e0a43cc3025f0814510022bc2bc7f64135a9f4c93944ea0b82df344cc798c0",
      "size": 257
    },
    {
      "mediaType": "application/vnd.oci.image.index.v1+json",
      "digest": "sha256:572061c855037851b6384e6bba08cb7d48f71e74631865641518644ba1469e32",
      "size": 674,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/nginx-app:v1.0.0"
      }
    },
    {
      "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
      "digest": "sha256:ef8ee90cfa9cfc7c218586dea9daa6a8d1d191b3c73be143f4120fe140dae3d0",
      "size": 529,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/ubuntu:21.04"
      }
    }
  ]
}

对应的层序结构为：

ubuntu-nginx-app:v1.0.0镜像的层序结构

下载与加载均可以正常工作。

补丁机制

通过ubuntu-nginx-app:v1.0.0与nginx-app:v1.0.0两个bundle验证一下补丁机制的可用性。从上述层序结构图中可以看到后者是前者的一个子集，所以预想中patch包应包含根节点及其左右两个子分支全部节点对应的blob，及ubuntu-nginx-app:v1.0.0和ubuntu:21.04两个reference。

1
2
$ cb diff myregistry:5000/ubuntu-nginx-app:v1.0.0 myregistry:5000/nginx-app:v1.0.0 -o patch
INFO[0000] get 6 diffs

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
$ tree patch
patch
├── blobs
│   └── sha256
│       ├── 4451f5c7eb7af74432585f5ebfbeb01bbfc87ec4a74dc93703bdd89330559cd1
│       ├── 52e0a43cc3025f0814510022bc2bc7f64135a9f4c93944ea0b82df344cc798c0
│       ├── a2723fc64a92418869862e0a14d8e913641ba6e4bca78cf43d0db4be4c3c14fa
│       ├── bf70ebd2c444440ae068c5ccea80e2087906a825ff1019a9f6d6cbb229e33481
│       ├── ee951c00fa8985cc5f5b49f0d7fe5e456697198f24fed85142b4869083b7085b
│       └── ef8ee90cfa9cfc7c218586dea9daa6a8d1d191b3c73be143f4120fe140dae3d0
├── index.json
├── ingest
└── oci-layout

3 directories, 8 files

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
$ cat patch/index.json | jq .
{
  "schemaVersion": 2,
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.index.v1+json",
      "digest": "sha256:a2723fc64a92418869862e0a14d8e913641ba6e4bca78cf43d0db4be4c3c14fa",
      "size": 669,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/ubuntu-nginx-app:v1.0.0"
      }
    },
    {
      "mediaType": "application/vnd.docker.distribution.manifest.v2+json",
      "digest": "sha256:ef8ee90cfa9cfc7c218586dea9daa6a8d1d191b3c73be143f4120fe140dae3d0",
      "size": 529,
      "annotations": {
        "org.opencontainers.image.ref.name": "myregistry:5000/ubuntu:21.04"
      }
    }
  ]
}

上述结果表明patch包中blobs及index.json中的引用均符合我们预期。

清空registry并将nginx-app:v1.0.0load到registry中以验证应用patch的正确性。

1
2
3
4
5
6
$ cb load nginx-app
INFO[0000] successfully push ref myregistry:5000/nginx-app:v1.0.0
INFO[0001] successfully push ref myregistry:5000/nginx-chart:1.0.0
$ cb patch patch
INFO[0000] successfully push ref myregistry:5000/ubuntu:21.04
INFO[0001] successfully push ref myregistry:5000/ubuntu-nginx-app:v1.0.0

总结

本文主要介绍了私有化交付下的应用打包方案，简单介绍了私有化交付的模式，提出了现有的打包方案及基于layer cache的一些优化方向。

本文要解决的问题是如何将一组内容从一个registry离线搬运到另一个registry中。问题的核心是如何将一组artifacts关联起来，这些内容应以什么组织形式在公司与现场之间流转。

通过bundle的概念对应用进行打包，便于对应用及版本进行管理。而OCI image layout是将bundle本地化的一个不错的解决思路，此架构可以与helm OCI完全兼容。
