Iptables概要整理

Iptables is the userspace command line program used to configure the Linux 2.4.x and later packet filtering ruleset. It is targeted towards system administrators.

简介

Netfilter/Iptables是unix/linux自带的防火墙工具，netfilter是内核中数据包处理模块，定义了一组hook点，埋在网络协议栈中以对不同阶段的包进行处理，而Iptables是操纵netfilter的命令行工具。netfilter工作在二、三、四层，其匹配规则涵盖网卡，IP，端口等。

• netfilter的作用
  • NAT（网络地址转换）
  • 数据包内容修改
  • 数据包过滤

Iptables 四表五链

• Iptables四张表

  • filter表：负责过滤数据包；
  • nat表：网络地址转换，如SNAT、DNAT；
  • mangle表：修改报文，解包->修改->封包；
  • raw表：关闭nat及数据包链接追踪机制；

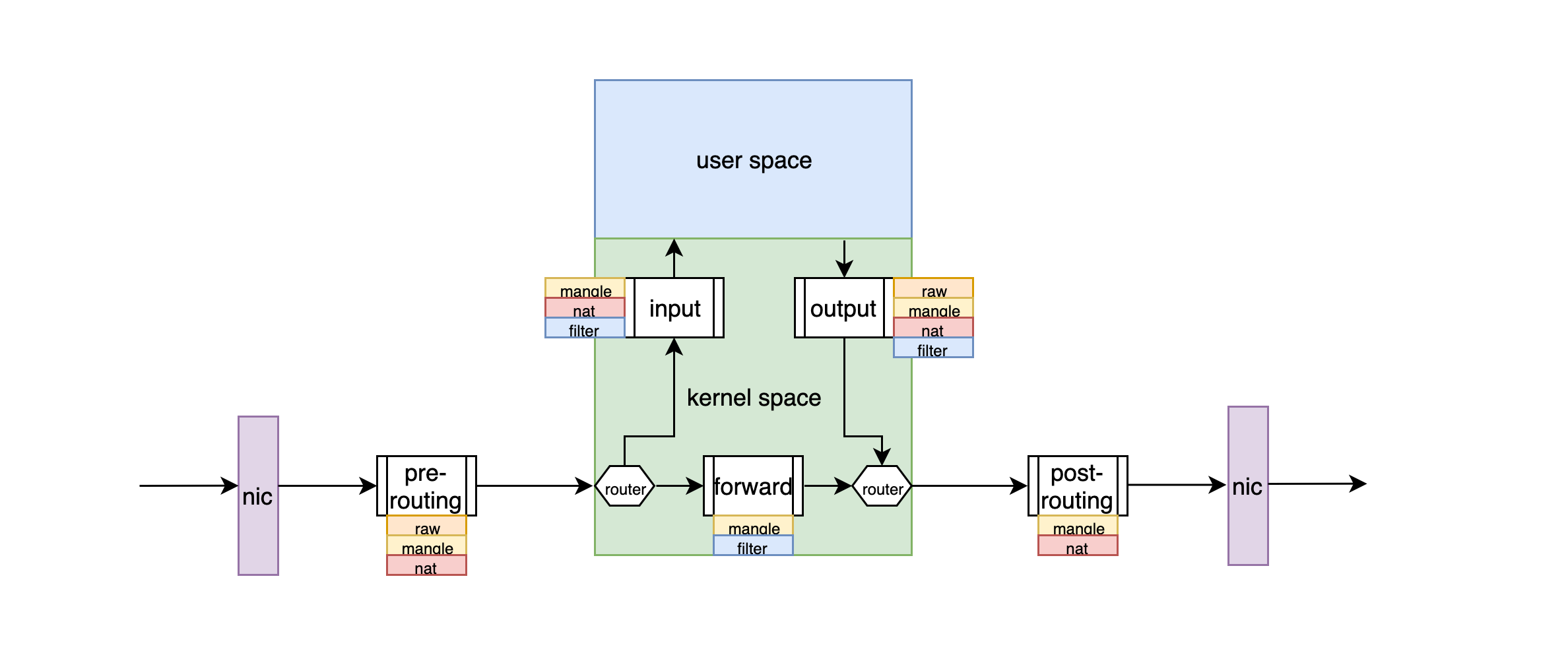

• Iptables五个默认链

  • PREROUTING：刚进入网络层的数据包会先经由PREROUTING链，并根据路由判断目标地址是否为本机。由于此链为接收包的第一站，因此DNAT通常在此链上配置；
  • INPUT：经由PREROUTING链的数据包发现目标地址为本机，会经由INPUT链进入本机，入站过滤规则通常在此链配置；
  • FORWARD：经由PREROUTING链的数据报发现目标地址不是本机，会经由FORWARD链进行转发，通常网络防火墙会在此链配置；
  • OUTPUT：从本机产生的数据包向外发送时会先经过OUTPUT链，通常出站过滤规则在此链配置。
  • POSTROUTING：经由OUTPUT/FORWARD链中流出的数据包最终经路由后会到达POSTROUTING链，以从对应的接口流出，POSTROUTING为数据包流出的最后一站，SNAT通常在此链上配置；

  每条链上会有多个规则，按顺序匹配，符合规则的触发action，并停止后续的规则匹配。



  • 数据包由外部发往本主机进程流向为：PREROUTING -> INPUT
  • 数据包由本主机发往外部进程流向为：OUTPUT -> POSTROUTING
  • 数据包由本主机进行转发的流向为：PREROUTING -> FORWARD -> POSTROUTING

• 表与链的区别：表主要是按功能进行分类；而链是协议栈中某处提供的钩子函数。

• 默认策略：每条默认链都会有一个默认策略，在没有规则被匹配时会执行默认策略中的动作，而与之相关的是防火墙的两种通行策略：

  • 黑名单机制：只有匹配到规则的数据包才可能被拒绝，没有匹配到的数据包都会被接受。将默认策略设置为ACCEPT即可实现黑名单机制；
  • 白名单机制：只有匹配到规则的数据包才可能被接收，没有匹配到的数据包都会被拒绝。将默认策略设置为DROP即可实现白名单机制；
  注意

  黑白名单机制并非只能靠调整默认策略实现，设置默认策略只是实现此机制的一种方案，也可以通过其他方案来实现黑白名单机制，比如将默认策略设置ACCEPT，在链的尾部加一个DROP ALL的规则可以实现白名单机制。通常不建议将默认策略更改为DROP/REJECT，因为在此默认策略下，误flush了链会导致所有请求被拒绝。

• 同一链上各表执行优先级：raw > mangle > nat > filter

匹配条件

• 常见匹配条件

• 扩展匹配条件

使用!可以对匹配条件进行取反，扩展匹配条件通常需要通过-m导入特定的模块才可以使用。

常用的处理动作

CheatSheet

增删改查基本指令示例

1
2
3
4
5

$ iptables -t filter -nvL INPUT --line # 查询filter表，INPUT链的所有规则并展示行号
$ iptables -t filter -I INPUT 2 -s 10.1.0.1 -j DROP # 在filter表，INPUT链第二行添加拒绝源IP为10.1.0.1的DROP规则
$ iptables -t filter -D INPUT 2 # 在filter表，INPUT链删除第二条规则
$ iptables -D INPUT 2 && iptable -I INPUT 2 -s 10.1.0.2 -j REJECT # 将filter表，INPUT链第二条规则修改为拒绝10.122.0.2
$ iptables -t filter -P FORWARD DROP # 将filter表的FORWARD链默认动作设置为DROP(默认禁止转发)

自定义链

上述描述的五条链是Iptables的默认链，除此之外，iptables还支持自定义链，自定义链与默认链的操作方式相同，但不是netfilter标准hook点，因此自定义链需要附加在某个默认链上。默认链在匹配到自定义链时会将其展开进行规则匹配，类似于内联函数，我们可以类比自定义函数来看一下自定义链的优势。

• 函数一般需要满足单一性原则，自定义链也是将满足同一功能/归属统一业务的规则集中在一条链上管理，这样可以有效避免默认链上规则无限制的增长，便于管理与维护。
• 函数是可复用的，自定义链也是可以复用的，一些通用的规则可以放在一条自定义链上被多个默认链/其他自定义链引用，对复用链的更新会传播到引用链中，对同一条规则的修改无需手动操作多条链。

Docker iptables分析

为了将docker中iptables的作用展示的更透彻，示例环境启动了两个容器，详情如下：

1
2
3
4

# docker ps
CONTAINER ID   IMAGE                 COMMAND         CREATED       STATUS       PORTS                     NAMES
f36770eceff5   ibmcom/guestbook:v2   "./guestbook"   3 weeks ago   Up 3 weeks   0.0.0.0:19002->3000/tcp   jolly_noether
d8e30286aa69   ibmcom/guestbook:v1   "./guestbook"   3 weeks ago   Up 3 weeks   0.0.0.0:19001->3000/tcp   eager_dubinsky

均在默认的bridge网络下，两个容器的3000端口分别publish到19002与19001端口。

filter表

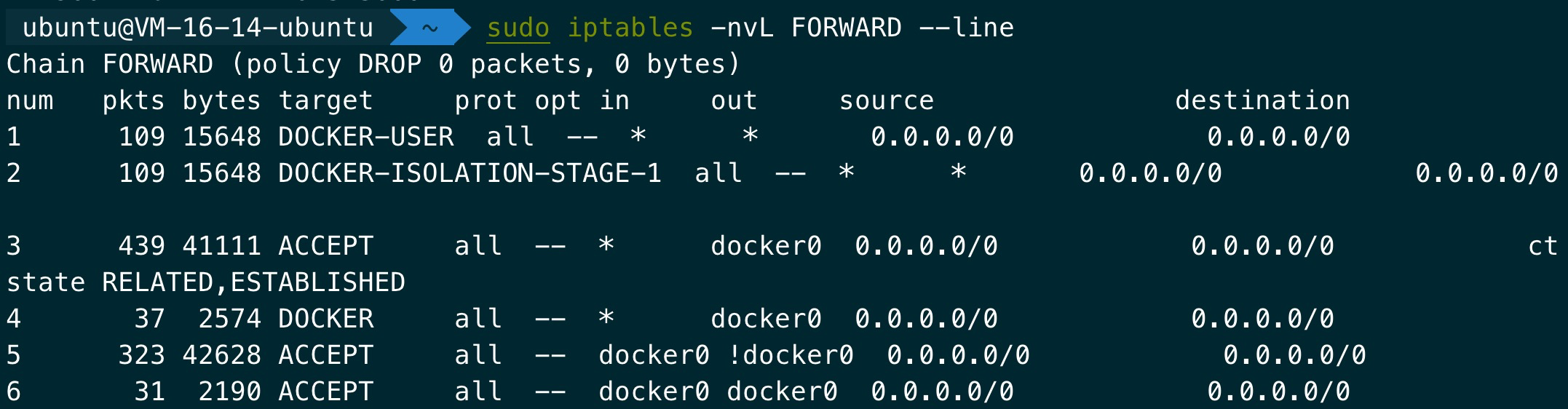

Iptables的INPUT链，OUTPUT链均为空，FORWARD设置了默认策略是DROP的白名单模式，这里着重看一下FORWARD链：

• Rule1引用了一个自定义链DOCKER-USER，此链只有一个RETURN动作，如果需要在此docker环境下手动添加iptables rules可以选择在此处添加。

• Rule2引用了DOCKER-ISOLATION-STAGE-1链，相继引用了DOCKER-ISOLATION-STAGE-2链，这两条链也都没有实质性规则，所有的转发数据包会继续向下匹配。

• Rule3表示接受从docker0流出的所有响应报文。

• Rule4表示从docker0流出的数据包需要走DOCKER链，DOCKER链我们稍后分析。

• Rule5表示接受从docker0流入，但不是从docker0流出的数据包，容器访问宿主机/外网等非容器网络时匹配此规则。

• Rule6表示接受从docker0流入，同时从docker0流出的数据报，在默认bridge网络上的容器间通信匹配此规则。

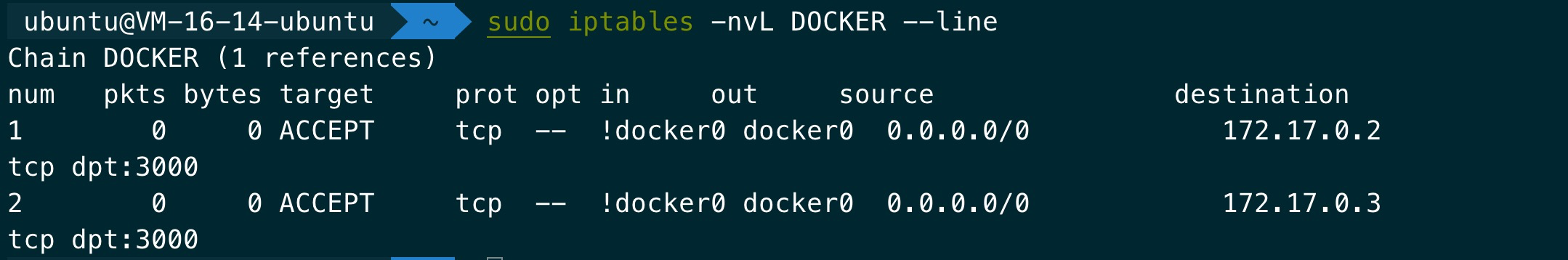

再来看一下DOCKER链，容器相关的规则都放在DOCKER链上，便于管理及查询。

• Rule1表示接受不是从docker0流入，但从docker0流出，并且访问的目的IP为172.17.0.2， 访问目的port为3000的tcp报文。
• Rule2表示接受不是从docker0流入，但从docker0流出，并且访问的目的IP为172.17.0.3， 访问目的port为3000的tcp报文。

上述规则都没有匹配的报文，那是因为无论我们从容器内还是宿主机访问容器，都是从docker0流入、从docker0流出。如果将某个一条路由的节点添加一条路由规则，将172.17.0.0/24的destination gateway设置为本机，这样对172.17.0.3:3000的访问会经物理网卡流入，经docker0流出到容器内，会匹配上此链上的规则。说白了，其意图是只要你能将请求路由到本机，我就允许你访问默认bridge网络中容器提供的服务。

nat表

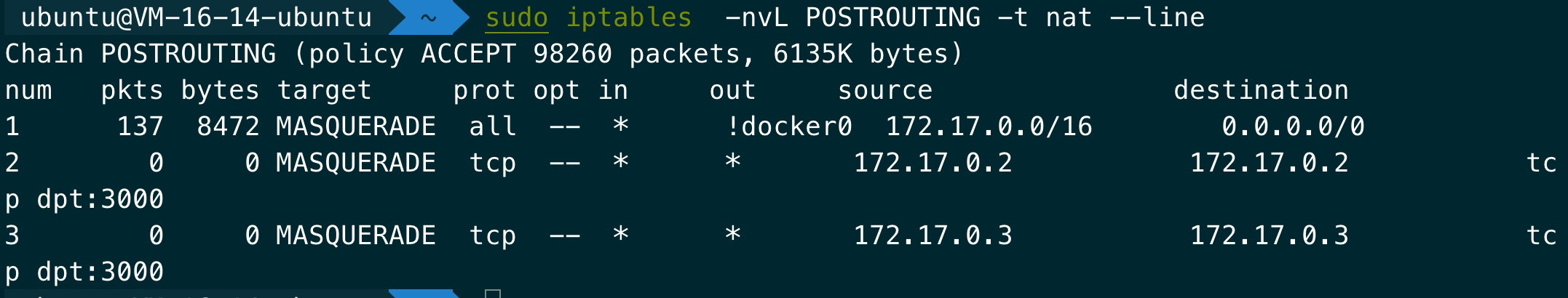

下面来分析一下nat表，OUTPUT链和PREROUTING链会引用DOCKER自定义链，其他链上规则基本为空或者都不会匹配到。我们主要关注一下POSTROUTING链和DOKCER链，先看一下POSTROUTING链：

• Rule1表示不是从docker0流出的，且源网段为172.17.0.0/16的数据包会被进行动态SNAT，将数据包的源IP改为流出网卡的地址，若从容器内访问外网，源IP会被更新为宿主机物理网卡的IP地址。
• Rule2，Rule3乍一看像是自己访问自己的3000端口时会采用MASQ。但从容器内路由规则可以看到，容器内访问容器网络是无需路由到docker0，而直接在二层网络上转发。而容器内通过容器IP访问自身服务是无需经由docker0的，因此第2、3条的作用不明确。

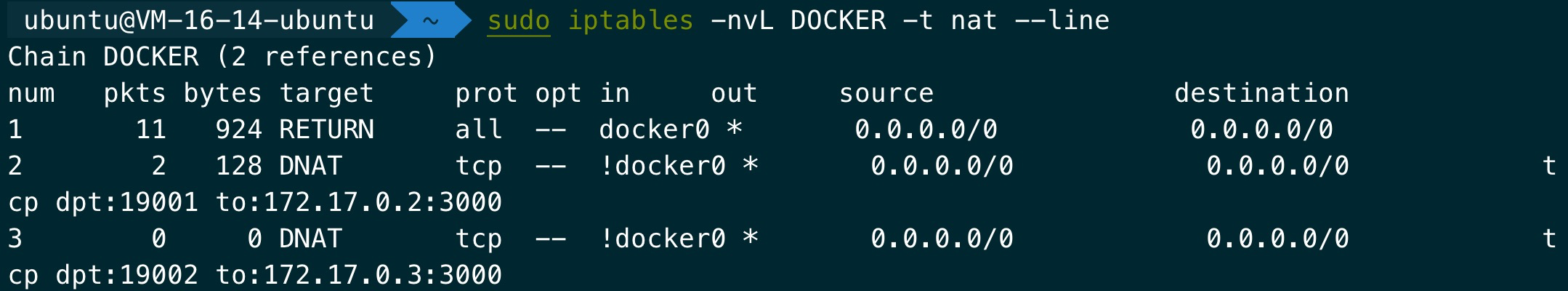

再看一下DOCKER链：

• Rule1表示从docker0流入的数据包直接跳过此链，因为容器网络间的访问是不需要NAT的。
• Rule2, Rule3分别表示两个容器publish了3000端口到19001端口，3000端口到19002端口。那些不是从docker0流入的数据包想要访问容器内的服务时，访问对应网卡上的19001端口的tcp请求就转发到172.17.0.2:3000；而访问19002端口的tcp请求就转发到172.17.0.3:3000。

Tips

• 由于iptables是按顺序匹配的，因此应该将更容易匹配的规则放在前面，以提升防火墙的匹配性能。
• 当存在多个匹配条件时，各条件之间为与的关系，即所有匹配条件均满足时才会执行对应的action。
• 配置白名单时，一般不会将默认链策略设置为DROP，这是因为如果误刷了该默认链（-F）将导致所有数据包都会被拒绝，会导致我们无法连接到服务器。一般白名单机制会将默认链策略设置为ACCEPT，并在链的最后设置DROP ALL的规则。
• 为提升iptables线性匹配算法，一些ACL优化算法被提出，eBPF 技术实践：高性能 ACL 采用根据匹配规则倒排，并利用bitmap来快速匹配的算法，以达到近O(1)的匹配性能。
