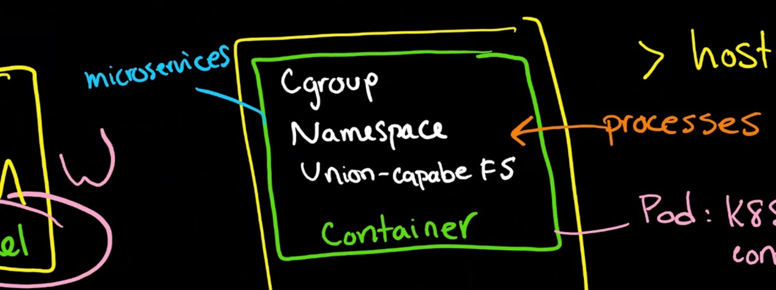

/posts/container-from-scratch/featured-image.png

通过隔离namespace与cgroup构建出一个小型容器，项目来源：containers-from-scratch

概述

本项目以几十行代码搭建起了一个最简单的container，包含如下特点：

Mount namespace隔离，通过chroot将container的文件系统隔离到宿主机的单个目录层次结构中。
Pid namespace隔离，保证container与host的pid相互独立。
使用独立的cgroup限制容器内的资源使用。

代码分析

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
package main

import (
	"fmt"
	"io/ioutil"
	"os"
	"os/exec"
	"path/filepath"
	"strconv"
	"syscall"
)

// go run main.go run <cmd> <args>
func main() {
	switch os.Args[1] {
	case "run":
		run()
	case "child":
		child()
	default:
		panic("help")
	}
}

func run() {
	fmt.Printf("Running %v \n", os.Args[2:])

	cmd := exec.Command("/proc/self/exe", append([]string{"child"}, os.Args[2:]...)...)
	cmd.Stdin = os.Stdin
	cmd.Stdout = os.Stdout
	cmd.Stderr = os.Stderr
	cmd.SysProcAttr = &syscall.SysProcAttr{
		Cloneflags:   syscall.CLONE_NEWUTS | syscall.CLONE_NEWPID | syscall.CLONE_NEWNS,
		Unshareflags: syscall.CLONE_NEWNS,
	}

	must(cmd.Run())
}

func child() {
	fmt.Printf("Running %v \n", os.Args[2:])

	cg()

	cmd := exec.Command(os.Args[2], os.Args[3:]...)
	cmd.Stdin = os.Stdin
	cmd.Stdout = os.Stdout
	cmd.Stderr = os.Stderr

	must(syscall.Sethostname([]byte("container")))
	must(syscall.Chroot("/home/liz/ubuntufs"))
	must(os.Chdir("/"))
	must(syscall.Mount("proc", "proc", "proc", 0, ""))
	must(syscall.Mount("thing", "mytemp", "tmpfs", 0, ""))

	must(cmd.Run())

	must(syscall.Unmount("proc", 0))
	must(syscall.Unmount("thing", 0))
}

func cg() {
	cgroups := "/sys/fs/cgroup/"
	pids := filepath.Join(cgroups, "pids")
	os.Mkdir(filepath.Join(pids, "liz"), 0755)
	must(ioutil.WriteFile(filepath.Join(pids, "liz/pids.max"), []byte("20"), 0700))
	// Removes the new cgroup in place after the container exits
	must(ioutil.WriteFile(filepath.Join(pids, "liz/notify_on_release"), []byte("1"), 0700))
	must(ioutil.WriteFile(filepath.Join(pids, "liz/cgroup.procs"), []byte(strconv.Itoa(os.Getpid())), 0700))
}

func must(err error) {
	if err != nil {
		panic(err)
	}
}

run函数中主要有两个工作：
- Fork出子进程并调用child函数：/proc/self/exe 表明当前的程序，即fork出一份子进程执行当前程序的child命令。
- 设置Clone隔离属性：Cloneflags通过设置syscall.CLONE_NEWUTS,syscall.CLONE_NEWPID,syscall.CLONE_NEWNS分别隔离了uts, pid及mount namespace。Unshareflags设置了syscall.CLONE_NEWNS用以禁用挂载传播。
child函数中主要做了四件事：
- 为子进程设置cgroup，设置当前cgroup总的进程数上限为20。
- 更新子进程的hostname，用以验证uts namespace隔离。
- 更新子进程的root目录，将container文件系统隔离到宿主机中的单个目录中。
- 挂载proc及tmpfs，用以验证pid隔离以及mount隔离。

视频讲解

视频基本上将代码的核心模块全部手敲了一遍，核心内容解释的较为清晰，但存在如下问题：

视频中run方法中并未设置cmd.SysProcAttr.Unshareflags=syscall.CLONE_NEWNS，在实践中发现，未指定此flag会导致容器内的挂载会泄露到宿主机上，这与挂载传播相关，笔者系统上默认使用shared传播类型，猜测Liz的系统默认使用private传播类型。
视频中在Liz退出容器时会触发panic，报错内容为No such file or directory，探索后发现是在第59行卸载thing时出错，看一下syscall关系Mount和Unmount的api：
1 2 3
func Mount(source string, target string, fstype string, flags uintptr, data string) (err error) func Unmount(target string, flags int) (err error)
尽管umount命令支持使用设备文件或者挂载点，但从报错信息及syscall api上看到，比较稳妥的方式是通过挂载点卸载，因此Line:59建议改成must(syscall.Unmount("mytemp", 0))。

实践探究

准备ubuntufs

实现所需的ubuntufs是container的rootfs，为其提供必要的指令。笔者采用从ubuntu container中将整个文件系统拷贝出来。

1
2
3
docker run -it --rm ubuntu:21.04

docker cp ${UBUNTU_IMAGE_ID}:/ ~/ubuntufs

准备完需要更新Line:51chroot的path为ubuntufs所在的路径。

运行容器并验证namespace隔离情况

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
# 容器内
root@container:/# ls -l /proc/self/ns/
total 0
lrwxrwxrwx 1 root root 0 Sep 24 05:57 cgroup -> 'cgroup:[4026531835]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 ipc -> 'ipc:[4026531839]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 mnt -> 'mnt:[4026536295]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 net -> 'net:[4026531969]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 pid -> 'pid:[4026536294]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 user -> 'user:[4026531837]'
lrwxrwxrwx 1 root root 0 Sep 24 05:57 uts -> 'uts:[4026536293]'

# host
$ ll /proc/self/ns
total 0
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 cgroup -> cgroup:[4026531835]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 ipc -> ipc:[4026531839]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 mnt -> mnt:[4026531840]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 net -> net:[4026531969]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 pid -> pid:[4026531836]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 user -> user:[4026531837]
lrwxrwxrwx 1 ubuntu ubuntu 0 Sep 24 13:57 uts -> uts:[4026531838]

由此可知，container内的mnt, pid, uts namespace与host的均不同。

验证Cgourp设置

Cgroups的设置也生效，在后台起若干个sleep进程后，新起的进程被cgroup限制了。

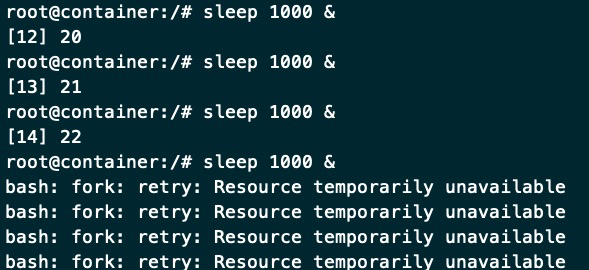

/posts/container-from-scratch/cgroup.png — Cgroup限制最大进程数

Liz在测试时使用了fork bomb :(){ :|:& };:，这种形式本质上是shell实现的一个自身指数递归调用，其简化形式为：

1
2
3
bomb() {
 bomb | bomb &
}; bomb

:()定义了一个名字叫:的函数。
{}声明了函数体。
:|:表示函数递归调用并pipe到自身，从而实现进程数指数增长。
&表示进程在后台运行。
;表示函数调用结束。
:运行此函数，触发fork bomb。

功能扩展

支持bind mount

Bind mount将宿主目录映射到容器内，实现上比较简单，即在chroot jail前进行bind即可。示例代码如下：

1
2
3
4
        // bind mount
        testBindPath := filepath.Join(rootPath, "test")
        os.Mkdir(testBindPath, 0755)
        must(syscall.Mount(fmt.Sprintf("%s/test", homePath), testBindPath, "", syscall.MS_BIND, ""))

上例将家目录下的test目录bind mount到rootfs的test目录，从而在容器内部可见。

Cgroup资源扩展（Memory/CPU）

在memory和cpu下创建两个cgroup，设置好限制内容，并将container pid加入到这两个cgroup中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
        // Add cpu limitation for 0.3 core
        cpu := filepath.Join(cgroups, "cpu")
        os.Mkdir(filepath.Join(cpu, "liz"), 0755)
        must(ioutil.WriteFile(filepath.Join(cpu, "liz/cpu.cfs_period_us"), []byte("100000"), 0700))
        must(ioutil.WriteFile(filepath.Join(cpu, "liz/cpu.cfs_quota_us"), []byte("30000"), 0700))
        must(ioutil.WriteFile(filepath.Join(cpu, "liz/notify_on_release"), []byte("1"), 0700))
        must(ioutil.WriteFile(filepath.Join(cpu, "liz/cgroup.procs"), []byte(strconv.Itoa(os.Getpid())), 0700))

        // Add memory limitation for 100M
        mem := filepath.Join(cgroups, "memory")
        os.Mkdir(filepath.Join(mem, "liz"), 0755)
        must(ioutil.WriteFile(filepath.Join(mem, "liz/memory.limit_in_bytes"), []byte("100M"), 0700))
        must(ioutil.WriteFile(filepath.Join(mem, "liz/memory.swappiness"), []byte("0"), 0700))
        must(ioutil.WriteFile(filepath.Join(mem, "liz/notify_on_release"), []byte("1"), 0700))
        must(ioutil.WriteFile(filepath.Join(mem, "liz/cgroup.procs"), []byte(strconv.Itoa(os.Getpid())), 0700))

上例分别对cpu与memory进行了限制：

CPU: 限制container最大使用核数为0.3
Memory: 限制物理内存上限为100M，且禁用swap，即内容使用超过了100M的话立刻触发OOM。

验证cgroup隔离效果：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
root@container:/# cat /proc/self/cgroup
12:perf_event:/
11:cpuset:/
10:devices:/user.slice
9:net_cls,net_prio:/
8:pids:/liz
7:blkio:/user.slice
6:memory:/liz
5:rdma:/
4:hugetlb:/
3:freezer:/
2:cpu,cpuacct:/liz
1:name=systemd:/user.slice/user-1000.slice/session-12.scope
0::/user.slice/user-1000.slice/session-12.scope

使用while : ; do : ; done 压测cpu limitation：

/posts/container-from-scratch/cpu-limit.png — CPU使用被限制在0.3Core

验证memory limitation：

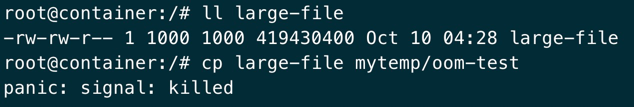

/posts/container-from-scratch/mem-limit.png — 分配400M内存导致OOM

使用pivot_root系统调用替换chroot

pivot_root与chroot作用类似，都是将rootfs jail到一个目录上。区别在于前者更改此mount namespace下的所有进程的rootfs，后者仅更改当前进程的rootfs。

pivot_root核心思想是将root mount更改为new_root，并且原root mount会移到put_old中。其定义了一系列限制，列举如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
       -  new_root and put_old must be directories.

       -  new_root and put_old must not be on the same mount as the current root.

       -  put_old must be at or underneath new_root; that is, adding some nonnegative number of "/.." prefixes to the pathname
          pointed to by put_old must yield the same directory as new_root.

       -  new_root  must  be  a path to a mount point, but can't be "/".  A path that is not already a mount point can be con‐
          verted into one by bind mounting the path onto itself.

       -  The propagation type of the parent mount of new_root and the parent mount of the current root directory must not  be
          MS_SHARED;  similarly, if put_old is an existing mount point, its propagation type must not be MS_SHARED.  These re‐
          strictions ensure that pivot_root() never propagates any changes to another mount namespace.

       -  The current root directory must be a mount point.

参考 runc pivotRoot func 对代码进行修改：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
        must(syscall.Mount(rootPath, rootPath, "bind", syscall.MS_BIND, ""))
        // jail rootfs with pivot_root syscall
        // ref: https://github.com/opencontainers/runc/blob/v1.0.2/libcontainer/rootfs_linux.go#L817
        putOldPath := filepath.Join(rootPath, "put_old")
        os.Mkdir(putOldPath, 0755)
        must(syscall.PivotRoot(rootPath, putOldPath))
        // lazy unmount
        must(syscall.Unmount("/put_old", syscall.MNT_DETACH))
        if err := os.Remove("/put_old"); err != nil{
                panic(err)
        }
        //must(syscall.Chroot("fmt.Sprintf("%s/ubuntufs", homePath))
        must(os.Chdir("/"))

为满足第二条限制，new_root以bind mount形式脱离current root filesystem。
由于存在process使用原root mount下的文件，因此无法直接unmount掉put_old。这里使用lazy unmount（通过syscall.MNT_DETACH flag）的方式卸载掉。Lazy unmount使新的进程看不到此挂载点（隐藏掉），并且当接入此mount的进程全部退出后将其真正卸载掉。

注意

上述扩展的完整代码参考这里。

知识延伸

为探究Line:34 Unshareflags对挂载的影响，我们了解一下挂载传播。

挂载传播

Mount namespace有时会因提供太强的隔离性导致便捷性降低的问题，比如将一个新磁盘加载到一个光驱驱动器中，当有多个mount namespace时，需要将该磁盘挂载到每个namespace中。为了只使用一次挂载命令就可以将磁盘挂载到所有的mount namespace，Linux 从2.6.15起引入了共享子树特性（Shared Subtrees），即允许在namespace之间自动、可控地传播挂载和卸载事件。

此特性下，每个挂载点都有一个传播类型，此类型决定在此挂载点下创建/删除的挂载点能否传播到其他挂载点下，传播类型有如下四种：

传播类型	作用
`MS_SHARED`	该挂载点下同一对等组中的挂载点双向共享挂载和卸载事件
`MS_SLAVE`	该挂载点下同一对等组中的主挂载点可以将挂载或卸载事件单向传播到从属挂载点
`MS_PRIVATE`	挂载点不会将事件传播给任何对等方，同时也不会接收事件
`MS_UNBINDABLE`	在`MS_PRIVATE`基础上不能作为绑定挂载操作的源

判断挂载点的默认类型基本方法如下：

如果挂载点非根挂载点，且其父节点传播类型是MS_SHARED，则新挂载点的传播类型也是MS_SHARED。
否则挂载点的传播类型是MS_PRIVATE。

有了这个概念，我们验证一下这个Unshareflag加与不加的区别：

添加Unshareflags：

1
2
3
4
# 容器中
root@container:/# cat /proc/self/mountinfo
4153 4751 0:610 / /proc rw,relatime - proc proc rw
4223 4751 0:642 / /mytemp rw,relatime - tmpfs thing rw

未添加Unshareflags：

1
2
3
4
5
6
7
8
9
# 容器中
root@container:/# cat /proc/self/mountinfo
4750 4223 0:610 / /proc rw,relatime shared:304 - proc proc rw
4753 4223 0:642 / /mytemp rw,relatime shared:312 - tmpfs thing rw

# 容器外
$ cat /proc/self/mountinfo | grep ubuntufs
4751 25 0:610 / ~/ubuntufs/proc rw,relatime shared:304 - proc proc rw
4754 25 0:642 / ~/ubuntufs/mytemp rw,relatime shared:312 - tmpfs thing rw

由于实验系统根挂载点是MS_SHARED类型，新建子挂载点的默认类型为MS_SHARED，因此container内的挂载会共享到host。

解决办法有两种:

如代码展示那样，加入Unshareflags=syscall.CLONE_NEWNS 参考 issue-38471。
指定根挂载为MS_PRIVATE类型，如must(syscall.Mount("", "/", "", syscall.MS_PRIVATE|syscall.MS_REC, ""))。

Unshare

Linux unshare 指令可以新建namespace，并在namespace中运行程序，支持的命名空间类型有：

Mount namespace，默认使用private传播类型。
UTS namespace
IPC namespace
Network namespace
Pid namespace
User namespace

欲达到上述的隔离效果，可以通过如下命令来进行：

1
$ sudo unshare --fork --pid --mount-proc --uts /bin/bash

--pid声明了pid namespace隔离。
--mount-proc挂载了proc，并声明了mount namespace隔离。
--uts声明了uts namespace隔离。
